步进电机>>>86BYGH系列
86BYGH 永磁感应子式步进电机

   步 距 角：0.9/1.8 DEG

   绝缘电阻：500VDC  100MΩ

   绝缘强度：500VAC  1 Minute

   温    升：65K

   环境温度：-10~+55℃

   绝缘等级：B

型  号
相数
电压
电流
电阻
电感
静转矩
机身长
出轴长
定位转矩
重量
接线图
单  位
　
V
A
Ω
mH
N.m
mm
mm
Kg.cm
Kg
　
86BYGH106
4
4.8
6
0.8
3.5
4.5
80
37
3
2.1
a
86BYGH206
4
6
6
1.0
7
10.0
120
37
4.5
3.5
a
86BYGH306
4
9
6
1.5
10
13.0
155
37
5
4.8
a

接线图：
八线电机接法
并 联 接 法
串 联 接 法
驱动器
A+
A-
B+
B-
A+
并接
悬空
A-
B+
并接
悬空
B-
电机
红(长)
绿(短)
红(短)
绿(长)
黄(长)
蓝(短)
黄(短)
蓝(长)
红(长)
红(短)
绿(短)
绿(长)
黄(长)
黄(短)
蓝(短)
蓝(长)

（a）
         （b）

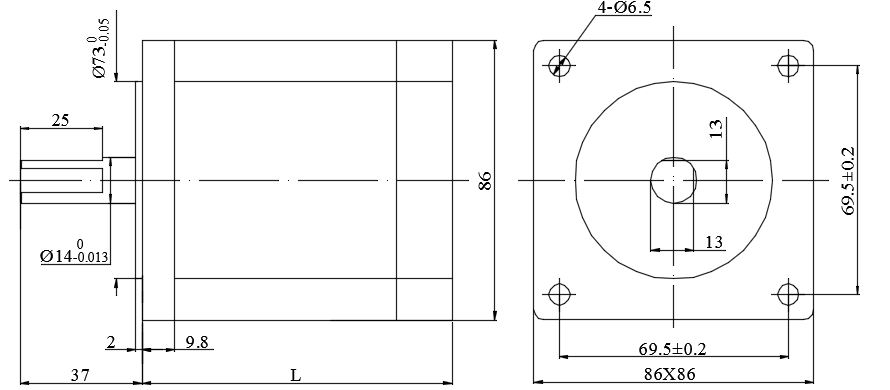

外形图：

86BYGH外形图

矩频特性：

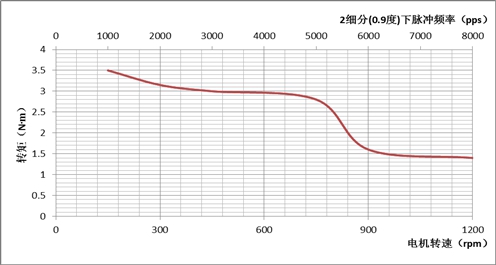

86BYGH106 测试条件SH2046D 2细分 驱动电压 AC50V 相电流6A

jupin-86bygh106

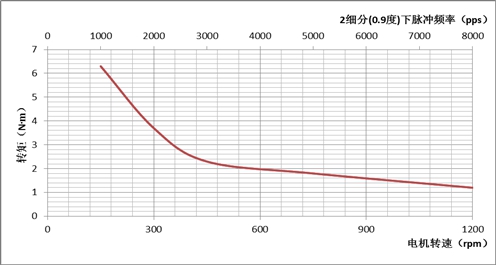

86BYGH206 测试条件SH2046D 2细分 驱动电压 AC50V 相电流6A

jupin-86BYGH206

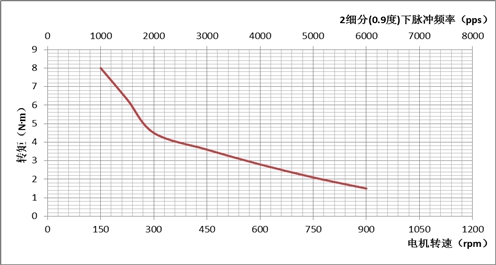

86BYGH306 测试条件SH2046D 2细分 驱动电压 AC50V 相电流6A

jupin-86BYGH306

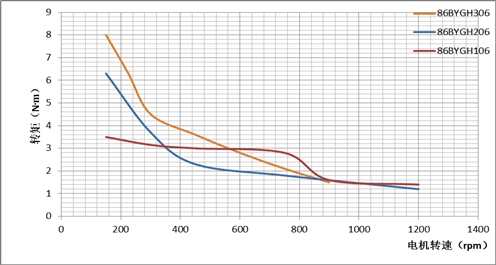

所测三种电机在各自额定工作条件下矩频特性对比:

jupin-sanzhong
