步进电机>>>86BYG系列
86BYG 永磁感应子式步进电机

   步 距 角：0.9/1.8 DEG

   绝缘电阻：500VDC  100MΩ

   绝缘强度：500VAC  1 Minute

   温    升：65K

   环境温度：-10~+55℃

   绝缘等级：B

型  号
相数
电压
电流
电阻
电感
静转矩
机身长
出轴长
接线图
单  位
　
V
A
Ω
mH
N.m
mm
mm
　
86BYG101
4
2.9
1.7
1.7
3.7
1.2
62
31
a
86BYG102
4
5
1.25
4
8.4
1.2
62
31
a,b
86BYG103
4
1.6
3.6
0.45
1.25
1.2
62
31
a
86BYG104
4
1.4
4.5
0.31
0.8
1.2
62
31
a
86BYG105
4
2.9
3
0.96
1.8
1.2
62
31
a
86BYG106
4
1.8
4.8
0.37
0.7
1.2
62
31
a
86BYG108
4
2.4
4
0.6
1.2
1.2
62
31
a
86BYG201
4
3
4
0.75
2.8
2.2
93
31
a
86BYG202
4
2.5
4.6
0.55
1.8
2.2
93
31
a
86BYG203
4
4.3
2.5
1.7
7.0
2.2
93
31
a
86BYG204
4
5.4
2
2.7
10.3
2.2
93
31
a
86BYG301
4
3.6
4
0.9
5.2
3.0
126
31
a
86BYG302
4
7.6
2
3.8
15.1
3.0
126
31
a
86BYG303
2
5.6
4
1.4
9.2
6.0
126
31
b
86BYG401
4
2
7
0.29
1.6
4.0
135
31
a
86BYG402
4
4
4
1.0
5.0
4.0
135
31
a
86BYG403
4
8.4
2
4.2
16.2
4.0
135
31
a
86BYG404
2
6
4
1.5
10.5
7.0
135
31
b

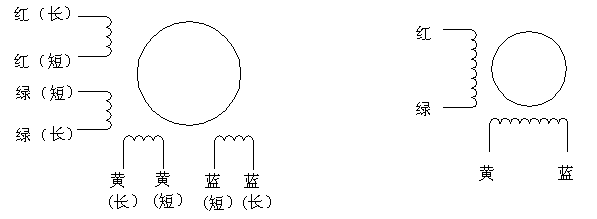

接线图：
八线电机接法
并 联 接 法
串 联 接 法
驱动器
A+
A-
B+
B-
A+
并接
悬空
A-
B+
并接
悬空
B-
电机
红(长)
绿(短)
红(短)
绿(长)
黄(长)
蓝(短)
黄(短)
蓝(长)
红(长)
红(短)
绿(短)
绿(长)
黄(长)
黄(短)
蓝(短)
蓝(长)

（a）
         （b）
外形图：

矩频特性：

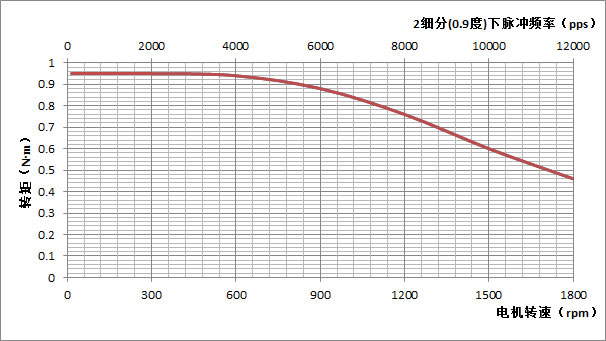

86BYG103 测试条件SH2046D 2细分 驱动电压 AC50V 相电流3.75A

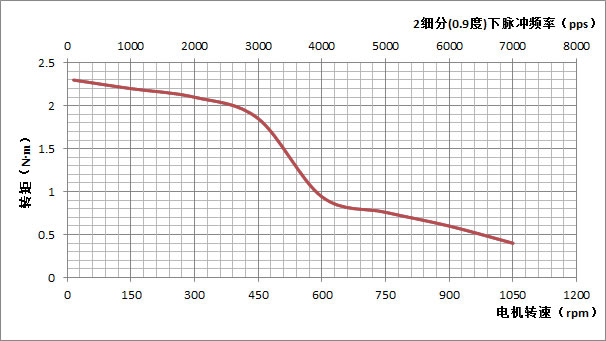

86BYG201 测试条件SH2046D 2细分 驱动电压 AC50V 相电流4A
86BYG301 测试条件SH2046D 2细分 驱动电压 AC50V 相电流4A

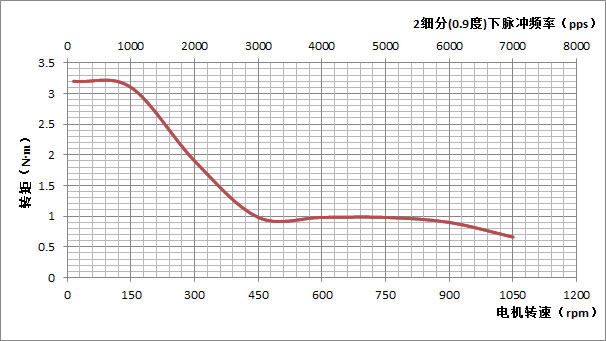

86BYG402 测试条件SH2046D 2细分 驱动电压 AC50V 相电流4A

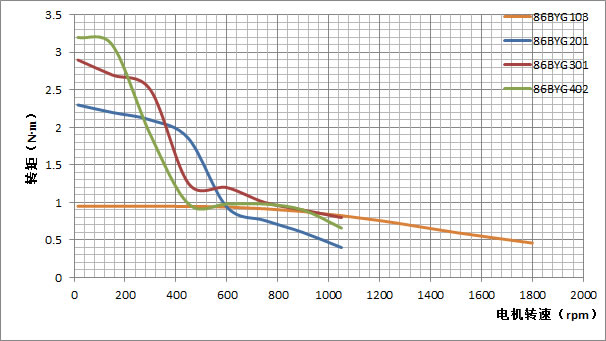

所测四种电机在各自额定工作条件下矩频特性对比:

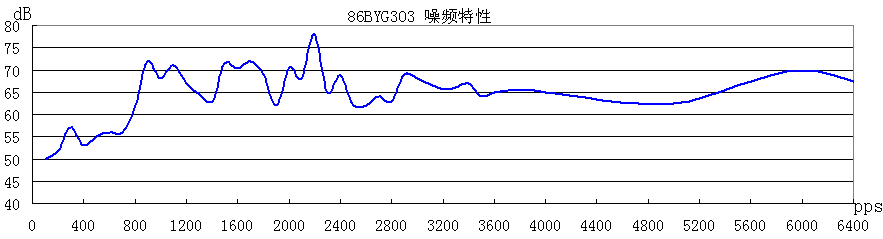

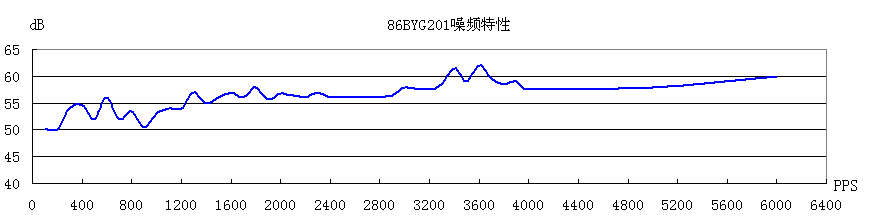

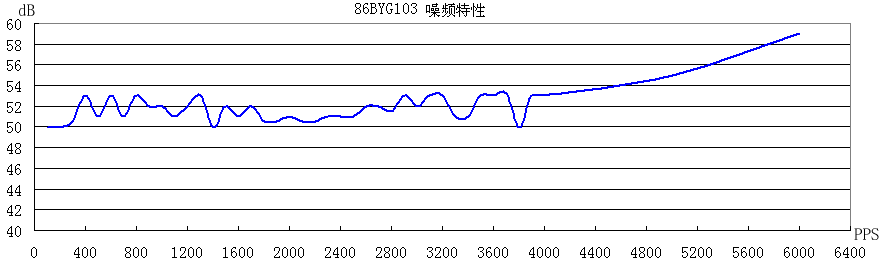

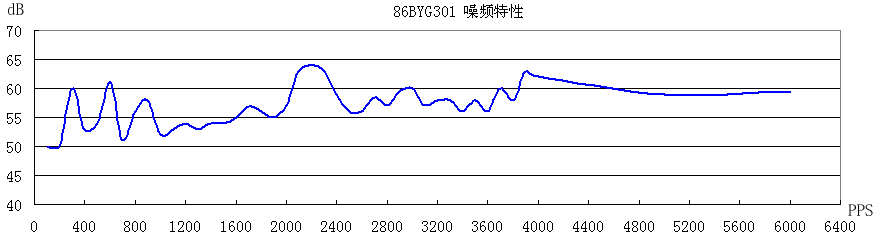

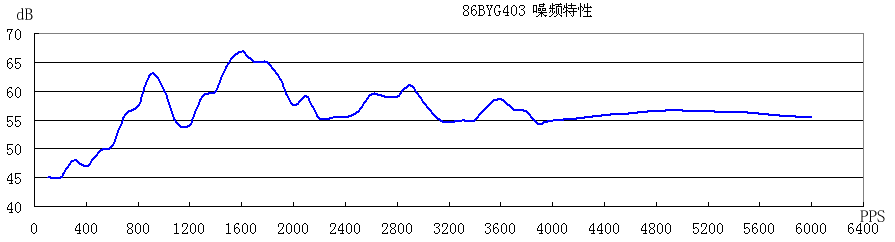

噪频特性：
测试条件：SH2046D、50VAC、4A、2细分
环境噪音：40dB
测试距离：1米
测试条件：SH2046D、50VAC、4A、2细分
环境噪音：50dB
测试距离：1米
测试条件：SH2046D、50VAC、4A、2细分
环境噪音：40dB
测试距离：1米
测试条件：SH2046D、50VAC、4A、2细分
环境噪音：40dB
测试距离：1米
测试条件：SH2034D、50VAC、2A、2细分
环境噪音：40dB
测试距离：1米
温频特性：

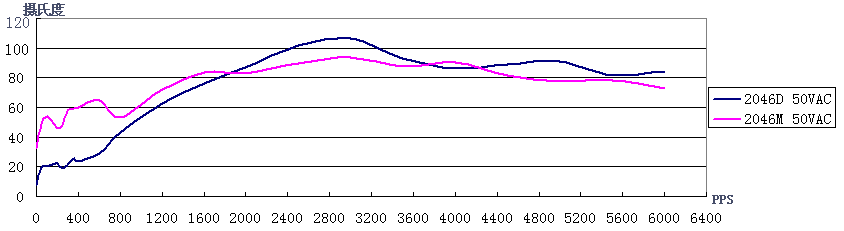

测试环境：驱动器分别为SH2046D和SH2046M、50VAC、4A、2细分，电感：2.8mH

环境温度：28摄氏度

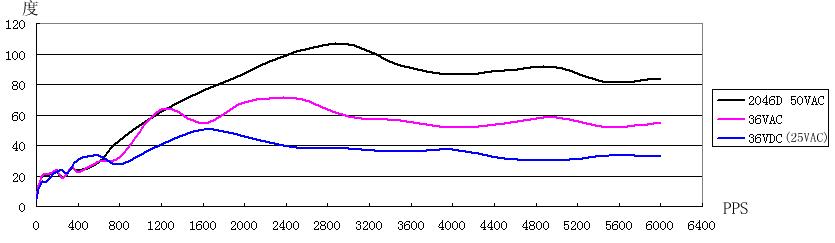

测试环境：SH2046D、电压分别为（50VAC、36VAC和25VAC），86BYG201、4A、2细分、电感：2.8mH

环境温度：28摄氏度

测试条件：SH2046D、50VAC、2.5A、2细分，电感：7.0mH

环境温度：28摄氏度

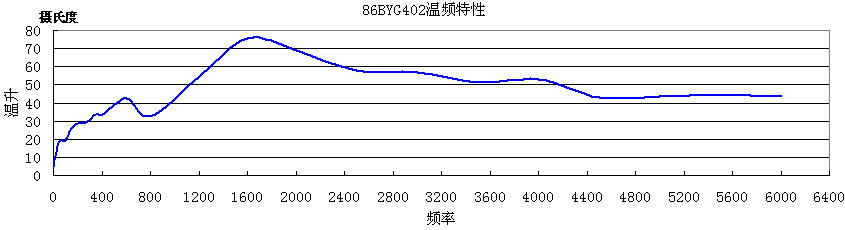

测试条件：SH2046D、50VAC、4A、2细分，电感：5.0mH

环境温度：28摄氏度
