步进电机>>>85BYGH系列
85BYGH 永磁感应子式步进电机

   步 距 角：0.9/1.8 DEG

   绝缘电阻：500VDC  100MΩ

   绝缘强度：500VAC  1 Minute

   温    升：65K

   环境温度：-10~+55℃

   绝缘等级：B

型  号
相数
电压
电流
电阻
电感
静转矩
机身长
出轴长
定位转矩
重量
接线图
单  位
　
V
A
Ω
mH
N.m
mm
mm
Kg.cm
Kg
　
85BYGH101
4
2
4.2
0.47
1.1
2.1
74
37
3
2.1
a
85BYGH102
4
2
4
0.5
1
2.1
74
37
3
2.1
a,b
85BYGH103
4
2.7
3
0.9
3
2.1
74
37
3
2.1
a
85BYGH104
4
6
2.5
2.4
7.8
2.1
74
37
3
2.1
a
85BYGH105
4
3.8
2.5
1.5
5
2.1
74
37
3
2.1
a
85BYGH201
4
2.8
4
0.7
2.8
5.0
112
37
4.5
3.5
a
85BYGH202
4
7.2
2
3.6
16
5.0
112
37
4.5
3.5
a
85BYGH203
4
4
4
1.0
4.2
5.0
112
37
4.5
3.5
a
85BYGH204
4
2.8
4.5
0.62
3.5
5.0
112
37
4.5
3.5
a
85BYGH303
4
4
4
1.0
4
6.5
148
37
5
4.8
a

接线图：
八线电机接法
并 联 接 法
串 联 接 法
驱动器
A+
A-
B+
B-
A+
并接
悬空
A-
B+
并接
悬空
B-
电机
红(长)
绿(短)
红(短)
绿(长)
黄(长)
蓝(短)
黄(短)
蓝(长)
红(长)
红(短)
绿(短)
绿(长)
黄(长)
黄(短)
蓝(短)
蓝(长)

（a）
         （b）
外形图：

矩频特性：

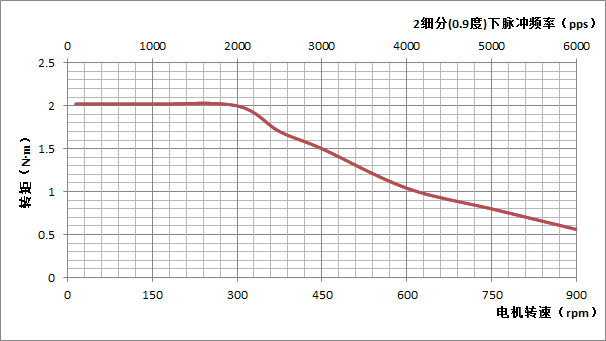

85BYGH103 测试条件SH2046D 2细分 驱动电压 AC50V 相电流3A

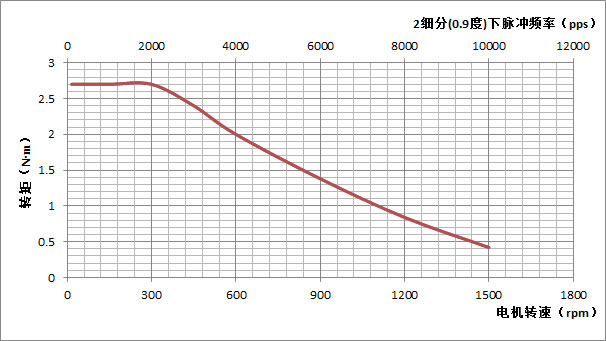

85BYGH201 测试条件SH2046D 2细分 驱动电压 AC50V 相电流4A

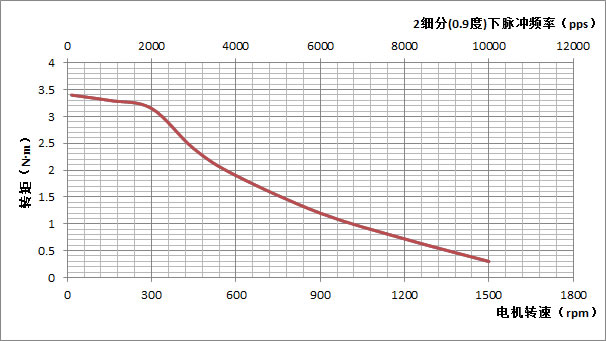

85BYGH303 测试条件SH2046D 2细分 驱动电压 AC50V 相电流4A

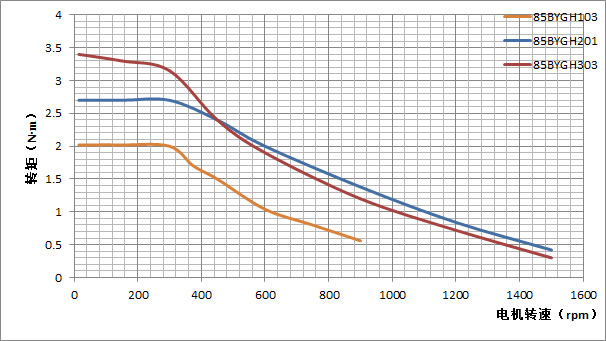

所测三种电机在各自额定工作条件下矩频特性对比:

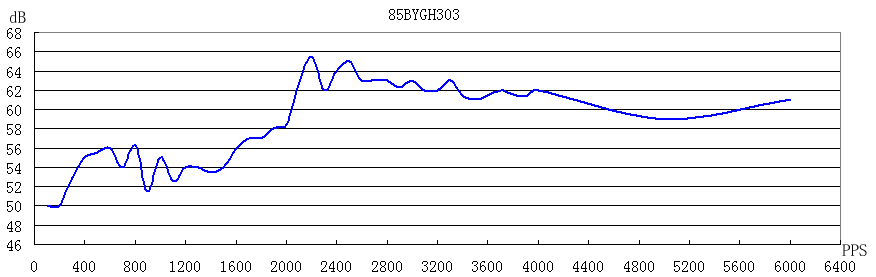

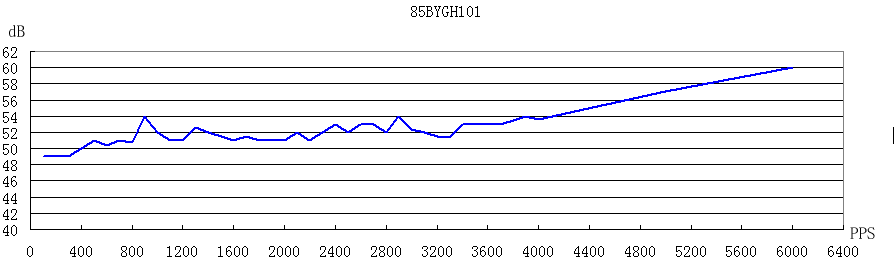

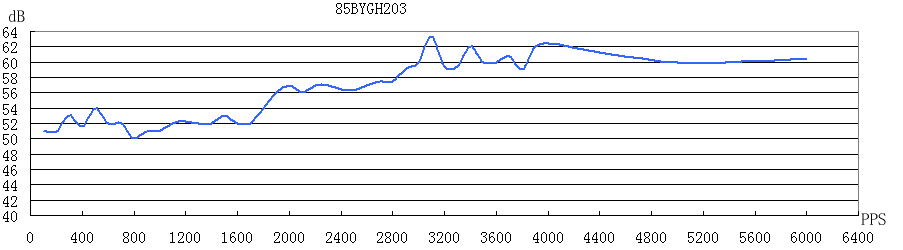

噪频特性：
测试条件：SH2046D、50VAC、4A、2细分
环境噪音：40dB
测试距离：1米

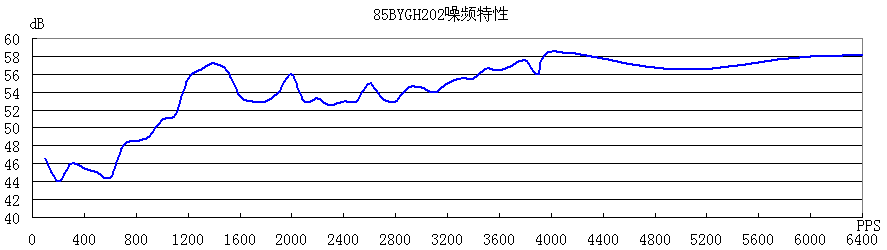

测试条件：SH2034D、50VAC、2A、2细分
环境噪音：40dB
测试距离：1米
测试条件：SH2046D、50VAC、4A、2细分
环境噪音：40dB
测试距离：1米
测试条件：SH2046D、50VAC、4A、2细分
环境噪音：40dB
测试距离：1米

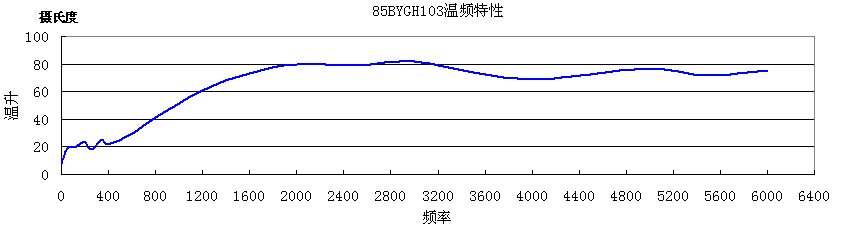

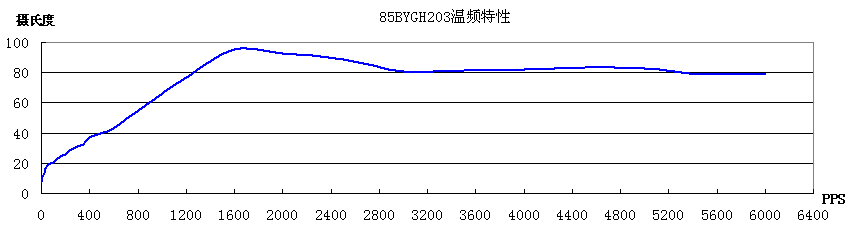

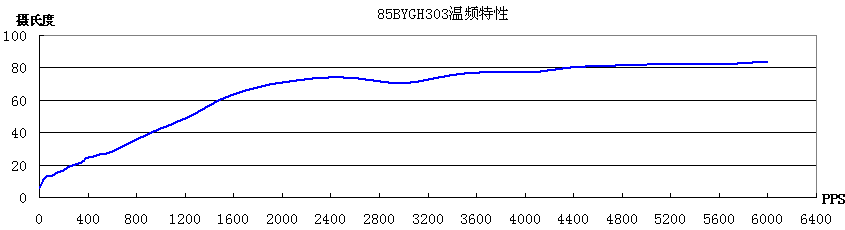

温频特性：

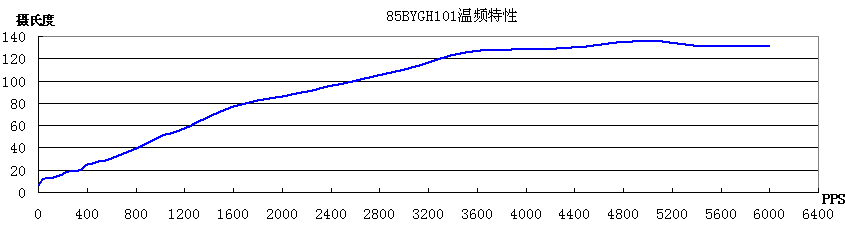

测试条件： SH2046D、50VAC 、4.2A 、2细分 ，电感：1.1mH

环境温度： 19摄氏度

测试条件：SH2034D、36VAC、3A、2细分，电感：3mH

环境温度：28摄氏度

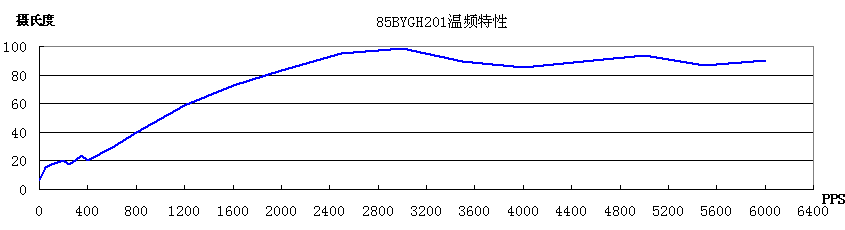

测试条件：SH2046D、AC50V、4A 、2细分， 电感：2.8mH

环境温度：28摄氏度

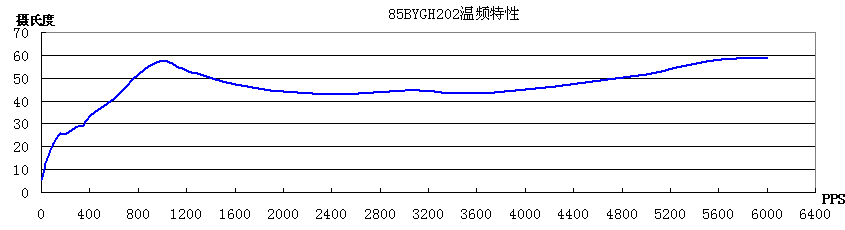

测试条件：SH2034D、50VAC、2A、2细分,电感：16mH

环境温度：16摄氏度

测试条件：SH2046D、AC50V、4A 、2细分， 电感：4.2mH

环境温度：28摄氏度

测试条件：SH2046D、 50VAC 、4A、2细分，电感：4mH

环境温度：19摄氏度
