 步进电机>>>57BYGH系列 |
| |
|
57BYGH
永磁感应子式步进电机 |
|
|
步 距 角：0.9/1.8
DEG
绝缘电阻：500V
DC 100MΩ
绝缘强度：500V
AC 1 Minute
温
升：65K
环境温度：-10~+55℃ 绝缘等级：B |
 |
|
| |
| 型 号 |
相数 |
电压 |
电流 |
电阻 |
电感 |
静转矩 |
机身长 |
定位转矩 |
出轴长 |
重量 |
接线图 |
| 单 位 |
|
V |
A |
Ω |
mH |
N.m |
mm |
Kg.cm |
mm |
Kg |
|
| 57BYGH101 |
4 |
3 |
1.3 |
2.3 |
2.2 |
0.49 |
45 |
0.3 |
21 |
0.45 |
a |
| 57BYGH102 |
2 |
5.1 |
0.75 |
6.8 |
12.5 |
0.5 |
45 |
0.3 |
21 |
0.45 |
b |
| 57BYGH201 |
4 |
16 |
0.4 |
40 |
60 |
0.85 |
55 |
0.7 |
21 |
0.65 |
a |
| 57BYGH202 |
4 |
12 |
0.7 |
17.5 |
22 |
0.85 |
55 |
0.7 |
21 |
0.65 |
a |
| 57BYGH203 |
2 |
2.4 |
1.5 |
1.6 |
3.4 |
0.8 |
55 |
0.7 |
21 |
0.65 |
b |
| 57BYGH206 |
4 |
2.7 |
3 |
0.9 |
1.4 |
0.85 |
55 |
0.7 |
21 |
0.65 |
a |
| 57BYGH209 |
4 |
4 |
1.6 |
2.5 |
3.5 |
0.85 |
55 |
0.7 |
21 |
0.65 |
a |
| 57BTGH210 |
4 |
4.8 |
1.5 |
3.2 |
4 |
0.8 |
55 |
0.7 |
21 |
0.65 |
a |
| 57BYGH211 |
4 |
3 |
2 |
1.5 |
2 |
0.85 |
55 |
0.7 |
21 |
0.65 |
a |
| 57BYGH212 |
2 |
1.8 |
3 |
0.6 |
1.3 |
0.85 |
55 |
0.7 |
21 |
0.65 |
b |
| 57BYGH213 |
2 |
4.5 |
1.5 |
3 |
5.4 |
0.9 |
55 |
0.7 |
21 |
0.65 |
b |
| 57BYGH251 |
2 |
5.1 |
1.5 |
3.4 |
6.8 |
1.2 |
68 |
0.7 |
21 |
0.65 |
b |
| 57BYGH301 |
4 |
4.6 |
2 |
2.3 |
4 |
1.4 |
76 |
0.9 |
21 |
1.0 |
a |
| 57BYGH302 |
4 |
2.6 |
2.4 |
1.1 |
1.9 |
1.4 |
76 |
0.9 |
21 |
1.0 |
a |
| 57BYGH303 |
4 |
5.4 |
1.5 |
3.6 |
6.8 |
1.2 |
76 |
0.9 |
21 |
1.0 |
a |
| 57BTGH308 |
4 |
2.4 |
3 |
0.8 |
1.7 |
1.4 |
76 |
0.9 |
21 |
1.0 |
a |
| 57BYGH306 |
2 |
2.7 |
3 |
0.9 |
2.2 |
1.5 |
76 |
0.9 |
21 |
1.0 |
b |
|
|
| 接线图： |
|
图:a |
|
图:b |
|
| |
|
|
|
|
|

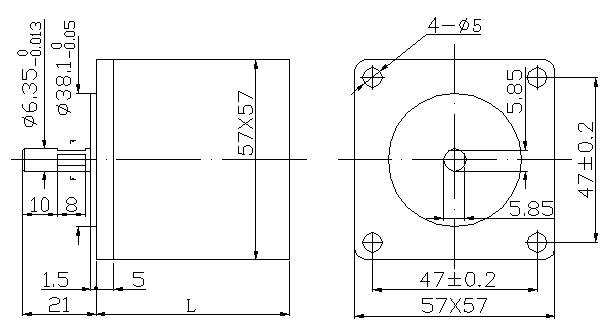

外形图：
|
 |
|
| |
|
|
|

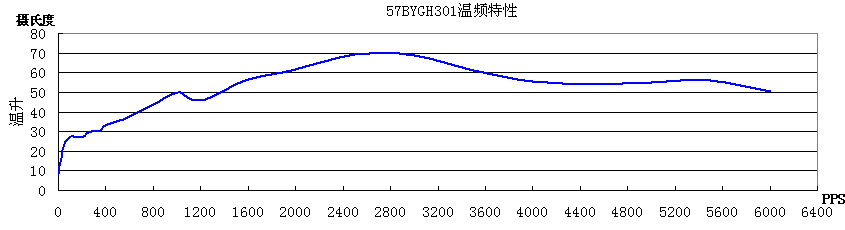

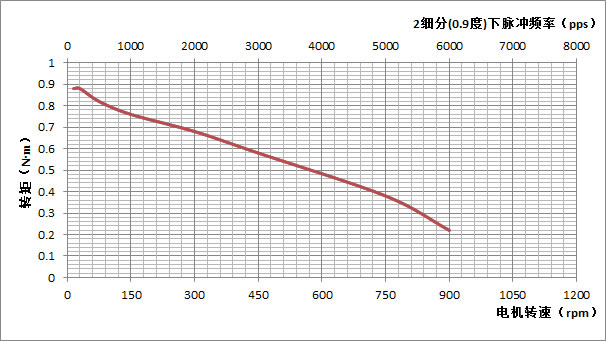

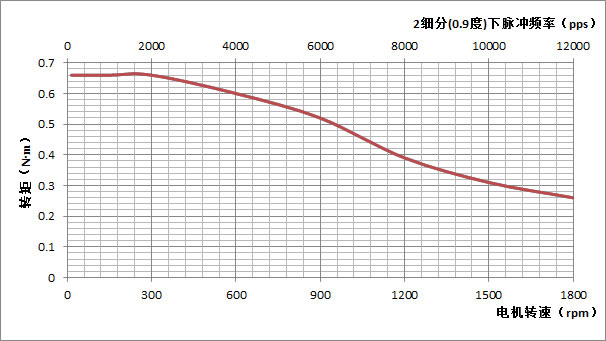

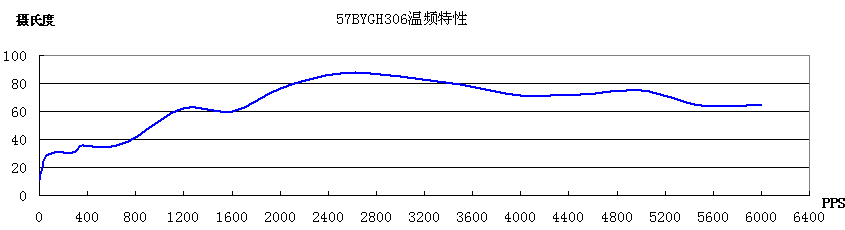

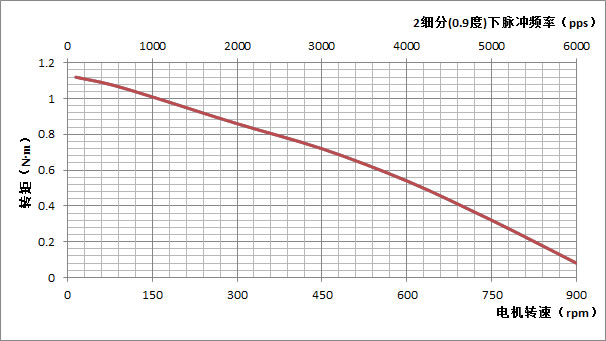

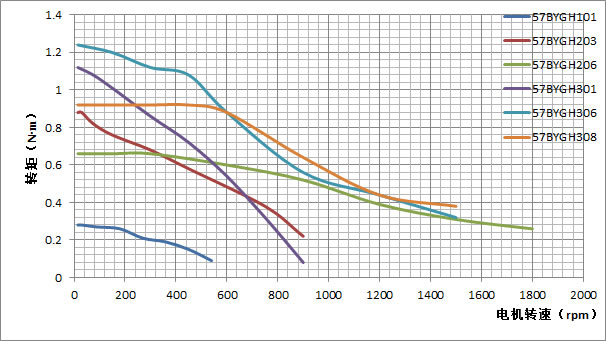

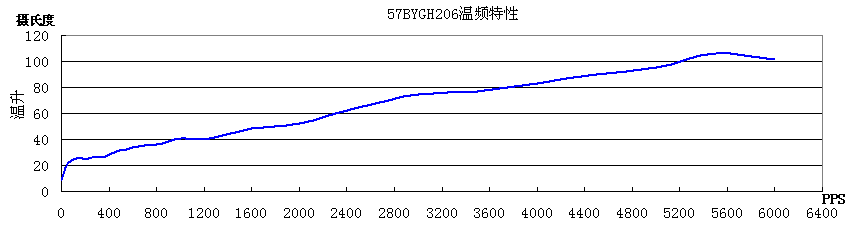

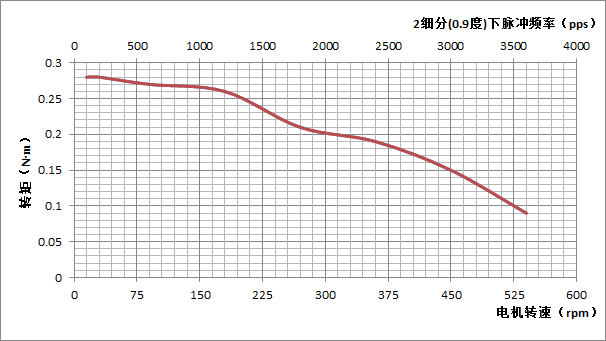

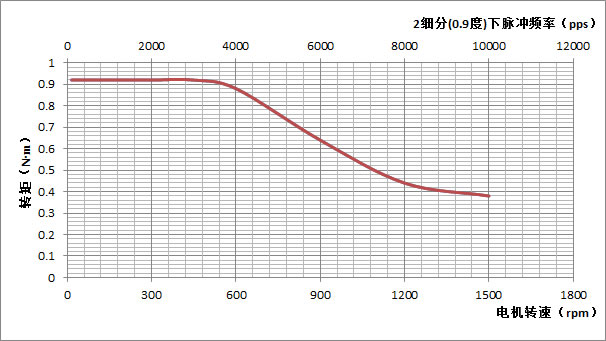

| 矩频特性: |
|
|
|
|
|
| |
 |
|
| |
 |
|
| |
 |
|

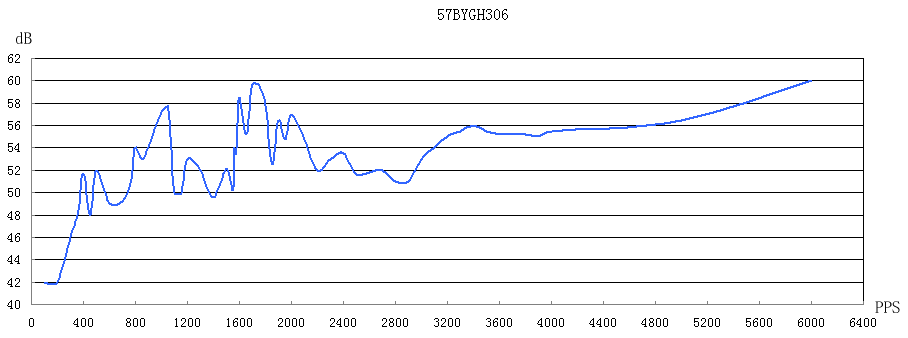

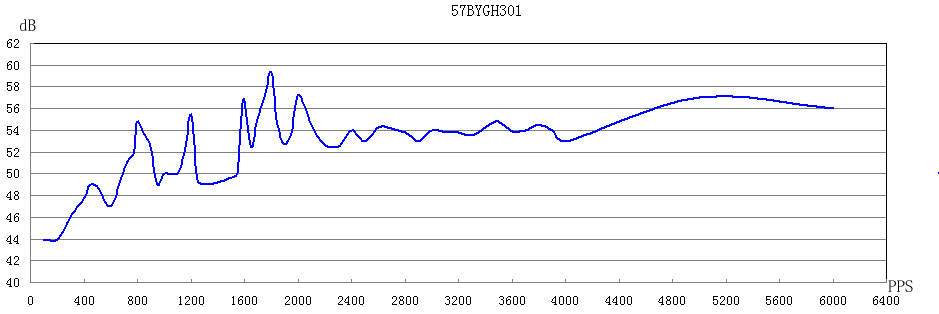

| 噪频特性: |
|
|
|
|
|
 |
测试条件:SH2034D、36VAC、3A、2细分(空载)
环境噪音：40dB
测试距离：1米 |
| |
|
|
|
|
|
|
|
|
 |
测试条件:SH2034D、36VAC、2A、2细分(空载)
环境噪音：40dB
测试距离：1米 |
| |
|
|
|
|
|
|
|
|
|
|
