步进电机>>>57BYG系列
57BYG 永磁感应子式步进电机

   步 距 角：0.9/1.8 DEG

   绝缘电阻：500VDC  100MΩ

   绝缘强度：500VAC  1 Minute

   温    升：65K

   环境温度：-10~+55℃

   绝缘等级：B

型  号
相数
电压
电流
电阻
电感
静转矩
机身长
出轴长
重量
接线图
单  位
V
A
Ω
mH
N.m
mm
mm
Kg
57BYG001
2
14
0.35
40
60
0.4
41
21
0.45
b
57BYG007
4
12
0.8
15
25
0.5
41
21
0.45
a
57BYG007-01
4
12
0.38
32
30
0.35
41
21
0.45
a
57BYG061
2
6
0.5
12
14.5
0.35
41
21
0.45
b
57BYG101
4
4
1.1
3.6
3.5
0.35
41
21
0.45
a
57BYG102
4
2.3
1.5
1.5
1.3
0.35
41
21
0.45
a
57BYG103
4
12
0.43
28
25
0.4
41
21
0.45
a
57BYG104
4
12
0.48
25
28
0.4
41
21
0.45
a
57BYG105
4
5.2
1.1
4.7
4.8
0.4
41
21
0.45
a
57BYG003
4
12
0.6
20
32
0.5
51
21
0.6
a
57BYG004
4
6
0.84
7.1
9
0.4
51
21
0.6
a
57BYG008
4
4
1.3
3.1
4.4
0.49
51
21
0.6
a
57BYG027
4
3.5
1.4
2.5
3.1
0.5
51
21
0.6
a
57BYG060
2
2.6
2.0
1.3
2.5
0.65
51
21
0.6
b
57BYG202
4
12
0.5
24
20
0.5
51
21
0.6
a
57BYG203
4
12
0.57
21
27
0.6
51
21
0.6
a
57BYG205
4
12
0.43
28
25
0.5
51
21
0.6
a
57BYG207
4
24
0.34
70
85
0.65
51
21
0.6
a
57BYG019
4
9
0.7
13
11
0.48
51
21
0.6
a
57BYG208
4
24
0.4
60
85
0.7
51
21
0.6
a
57BYG002
4
12
0.6
20
25
0.6
56
21
0.65
a
57BYG009
4
2.4
2.4
1.0
1.0
0.6
56
21
0.65
a
57BYG059
4
4
1.6
2.5
4.1
0.6
56
21
0.65
a
57BYG301
4
6
1.2
5
8.2
0.6
56
21
0.65
a
57BYG302
2
8.4
0.7
12
30
0.7
56
21
0.65
b
57BYG302-01
2
7.2
0.6
12
29
0.8
56
21
0.65
b
57BYG303
4
6
1.3
4.6
5.6
0.7
56
21
0.65
a
57BYG304
4
9
0.6
15
18
0.6
56
21
0.65
a
57BYG304-01
4
12
0.6
20
20
0.6
56
21
0.65
a
57BYG305
4
12
0.38
32
28
0.6
56
21
0.65
a
57BYG012
4
5.4
1.5
3.6
6.0
0.9
76
21
1.0
a
57BYG110
4
2.4
2.4
1.0
2.0
0.8
76
21
1.0
a
57BYG401
4
3.4
2.0
1.7
3.1
0.9
76
21
1.0
a
57BYG402
4
4.6
2.0
2.3
4.3
1
76
21
1.0
a
57BYG403
2
5.4
2.0
2.7
8.0
1
76
21
1.0
b
57BYG405
4
9.6
0.6
16
20
0.9
76
21
1.0
a
57BYG406
2
4
1.5
2.7
6.5
1
76
21
1.0
b

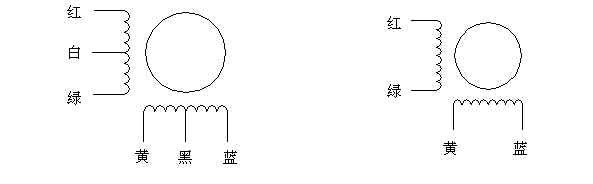

接线图：

（a） （b）

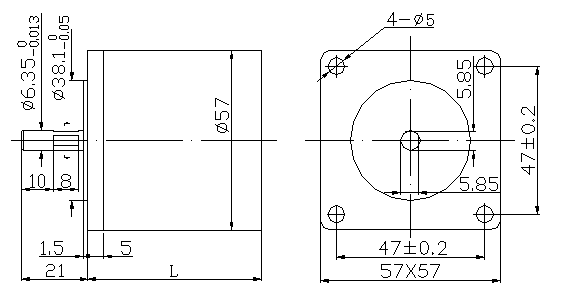

外形图：



矩频特性：

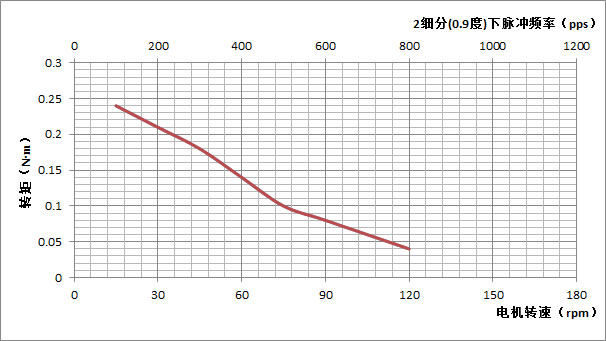

57BYG007 测试条件恒压12V 0.38A 1/2相励磁(0.9度)

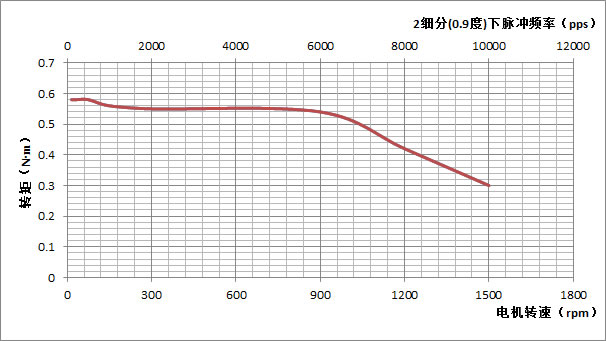

57BYG009 测试条件 SH2034D 2细分 驱动电压AC36V 相电流2.4A
57BYG059 测试条件 SH2024B2 2细分 驱动电压DC36V 相电流1.2A

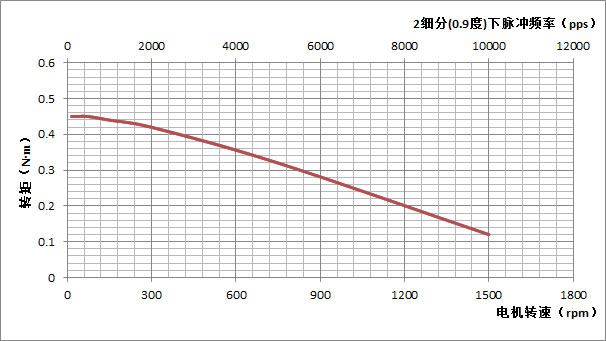

57BYG060 测试条件 SH2024B2 2细分 驱动电压DC36V 相电流2A

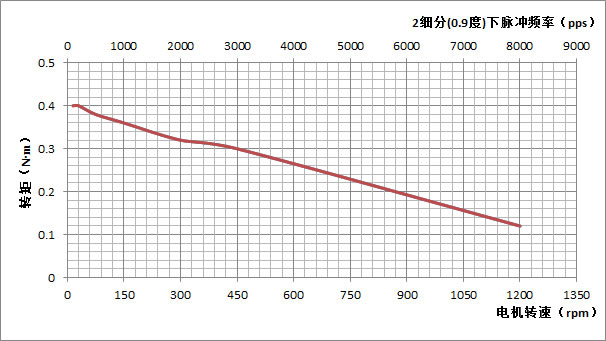

57BYG211 测试条件 SH2024B2 2细分 驱动电压DC30V 相电流2A

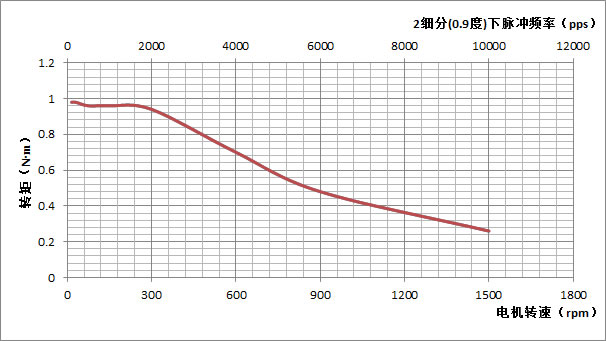

57BYG402 测试条件 SH2034D 2细分 驱动电压AC36V 相电流2A

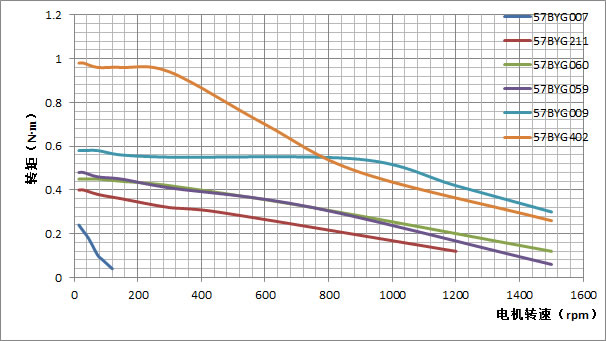

所测六种电机在各自额定工作条件下矩频特性对比:

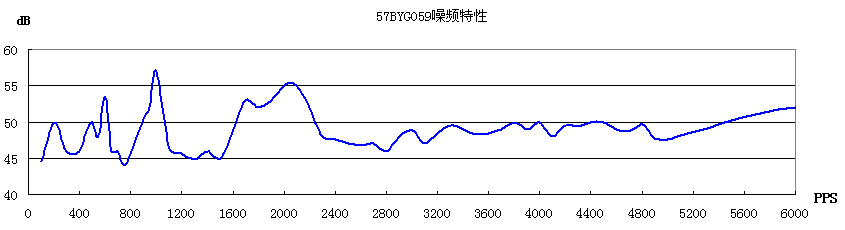

噪频特性：
测试条件:SH2034D、36VAC、1.6A、2细分
环境噪音：40dB
测试距离：1米

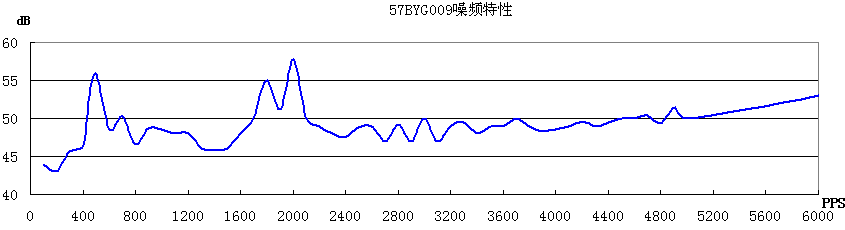

测试条件:SH2034D、36VAC、2.4A、2细分
环境噪音：40dB
测试距离：1米

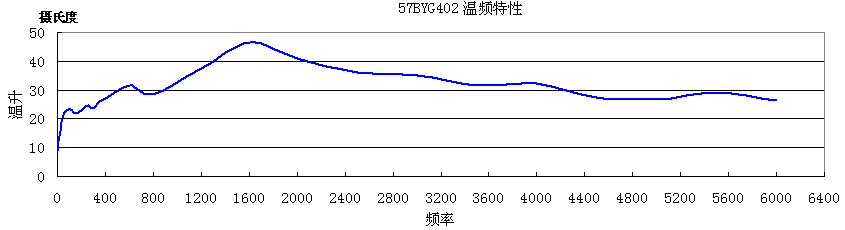

温频特性：

测试条件:SH2034D、24VAC、2.4A、2细分,电感：1.0mH

环境温度:28摄氏度

测试条件:SH2034D、24VAC、2A、2细分，电感：4.3mH

环境温度：28摄氏度
