步进电机>>>42BYGH系列
42BYGH 永磁感应子式步进电机

   步 距 角：0.9/1.8 DEG

   绝缘电阻：500V DC  100MΩ

   绝缘强度：500V AC 1 Minute

   温    升：65K

   环境温度：-10~+55℃

   绝缘等级：B


型  号
相数
电压
电流
电阻
电感
静转矩
机身长
定位转矩
重量
出轴长
接线图
单  位
V
A
Ω
mH
N.m
mm
Kg.cm
Kg
mm
42BYGH101
2
2.5
1.7
1.5
2.4
0.42
39
0.25
0.2
24
b
42BYGH102
2
12
0.5
24
28
0.4
39
0.25
0.2
24
b
42BYGH103
4
3.6
1.2
3
2.4
0.32
39
0.25
0.2
24
a
42BYGH107
4
12
0.4
30
22.3
0.28
39
0.25
0.2
24
a
42BYGH401
4
12
0.8
15
11.5
0.4
47
0.3
0.35
24
a
42BYGH402
2
3.6
1.2
3.0
4.3
0.42
47
0.3
0.35
24
b
42BYGH403
4
3.5
1.4
2.5
1.6
0.36
47
0.3
0.35
24
a

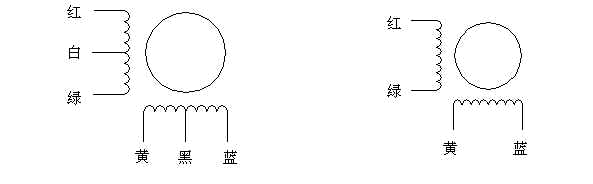

接线图：


            (a)
(b)

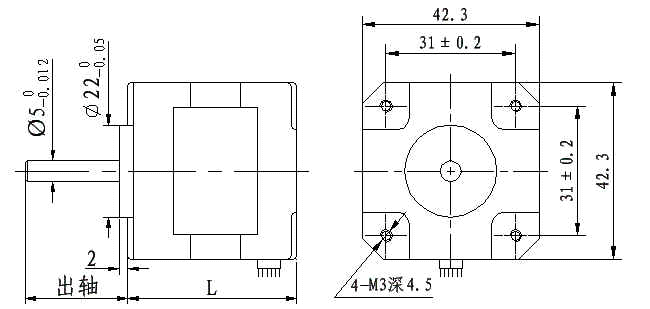

外形图：
矩频特性：

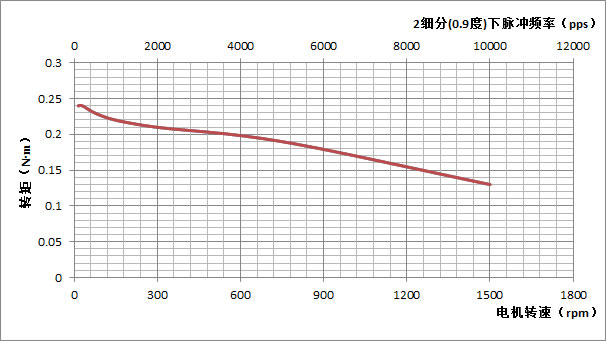

42BYGH101 测试条件 SH2024B2 2细分 驱动电压DC36V 相电流1.7A

42BYGH102 测试条件 SH2024B2 2细分 驱动电压DC30V 相电流2A

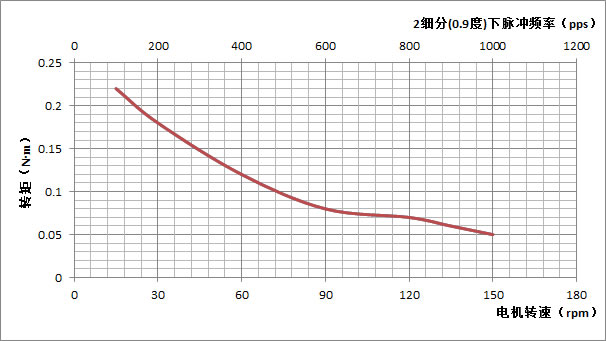

42BYGH107 测试条件 恒压12V 0.4A 1/2相励磁(步距角0.9度)

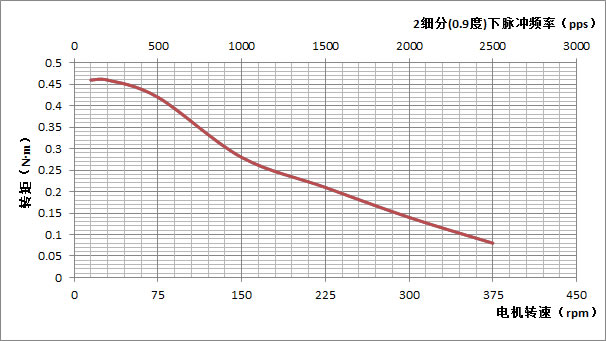

42BYGH401 测试条件 恒压12V 0.8A 1/2相励磁(步距角0.9度)

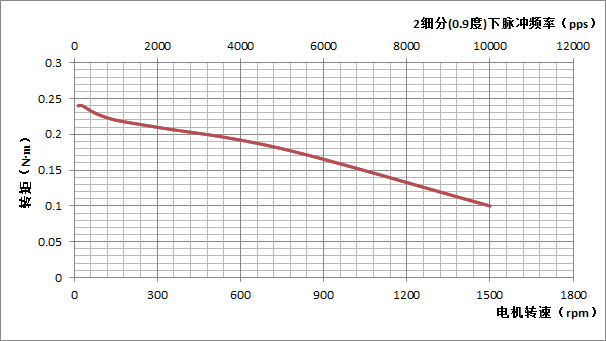

42BYGH402 测试条件 SH2024B2 2细分 驱动电压DC36V 相电流1.2A

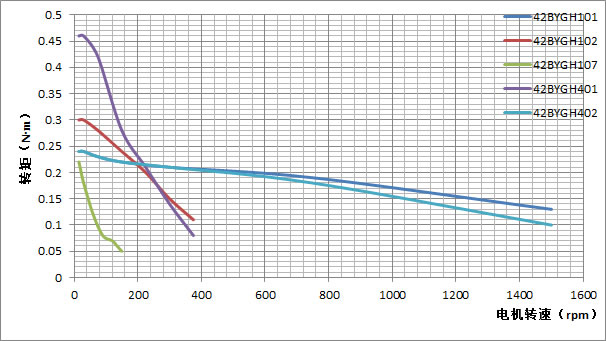

所测五个电机在各自的额定工作条件下矩频特性对比


噪频特性：

测试条件:SH2034D、24VDC、1.8A、2细分
环境噪音：40dB
测试距离：1米
