步进电机>>>42BYG系列
42BYG 永磁感应子式步进电机

   步 距 角：0.9/1.8 DEG

   绝缘电阻：500VDC  100MΩ

   绝缘强度：500VAC  1 Minute

   温    升：65K

   环境温度：-10~+55℃

   绝缘等级：B

型  号 相数 电压 电流 电阻 电感 静转矩 机身长 出轴长 重量 接线图
单  位
V
A
Ω
mH
N.m
mm
mm
kg
42BYG002
4
12
0.16
75
60
0.1
33
18
0.2
a
42BYG004
2
4.2
0.6
7
6
0.14
33
18
0.2
b
42BYG007
4
6
0.5
12
7
0.08
33
18
0.2
a
42BYG007-01
4
6
0.28
21
10
0.1
33
24
0.2
a
42BYG008
4
6.5
0.38
17
17
0.12
33
18
0.2
a
42BYG010
4
2.4
1.2
2
1.3
0.1
33
18
0.2
a
42BYG015
4
12
0.3
40
19
0.13
33
18
0.2
a
42BYG016
4
12
0.3
40
26
0.13
33
24
0.2
a
42BYG017
2
6.3
0.42
15
16
0.14
33
30
0.2
b
42BYG020
4
12
0.6
20
14
0.17
33
18
0.2
a
42BYG101
2
12
0.5
24
27
0.17
33
18
0.2
b
42BYG102
2
12
0.35
34
35
0.17
33
18
0.2
b
42BYG103
2
12
0.4
30
36
0.2
33
18
0.2
b
42BYG104
2
12
0.6
20
28
0.2
33
18
0.2
b
42BYG131
4
5.4
0.1
54
25
0.05
33
18
0.2
a
42BYG006
2
16.8
0.28
60
130
0.24
39
24
0.24
b
42BYG009
4
3.6
1.2
3
3
0.25
39
24
0.24
a
42BYG001
4
12
0.38
32
23
0.2
39
24
0.24
a
42BYG201
4
12
0.6
20
16
0.2
39
24
0.24
a
42BYG202
2
12
0.4
30
70
0.24
39
24
0.24
b
42BYG203
2
12
0.3
40
80
0.24
39
24
0.24
b
42BYG207
2
3
1.2
2.5
4.7
0.26
39
24
0.24
b
42BYG208
2
2.8
0.6
4.6
6.3
0.2
39
24
0.24
b
42BYG301
2
12
0.27
44
100
0.25
42
24
0.3
b
42BYG302
2
7.6
0.8
9.5
19.5
0.3
42
24
0.3
b
42BYG401
4
12
0.6
20
16
0.28
47
24
0.5
a
接线图：

（a） （b）

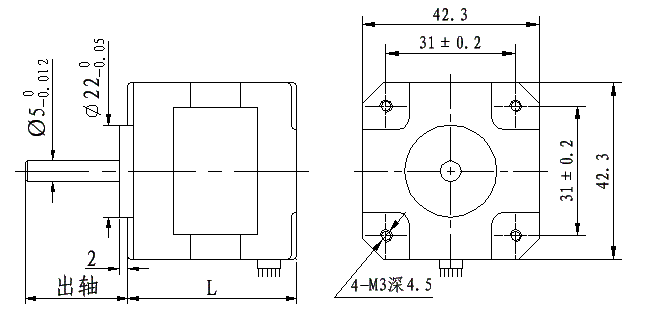

外形图：




矩频特性：

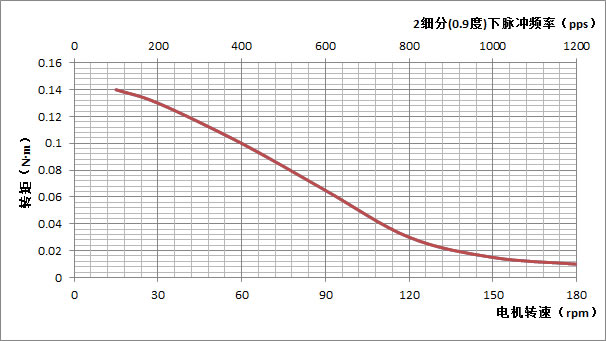

42BYG001 测试条件：恒压12V 0.38A 1/2相励磁

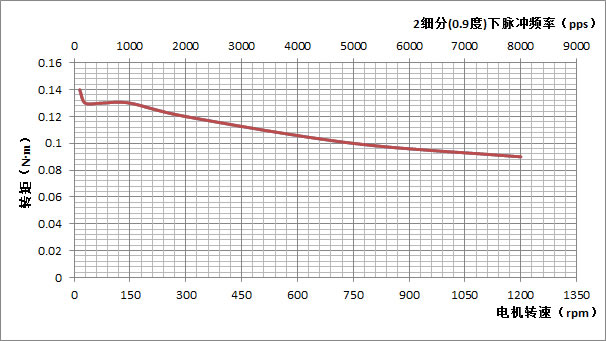

42BYG009 测试条件 SH2024B2 2细分 驱动电压DC36V 相电流1.2A

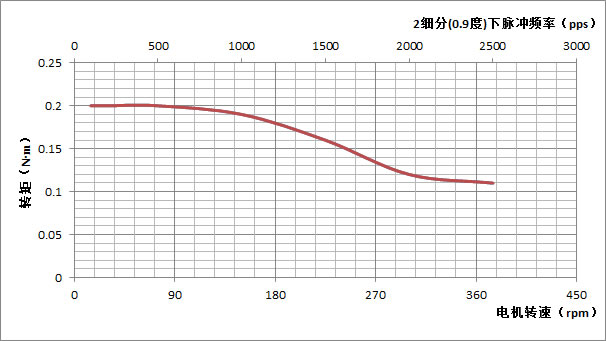

42BYG101 测试条件 SH2024B2 2细分 驱动电压DC30V 相电流0.5A

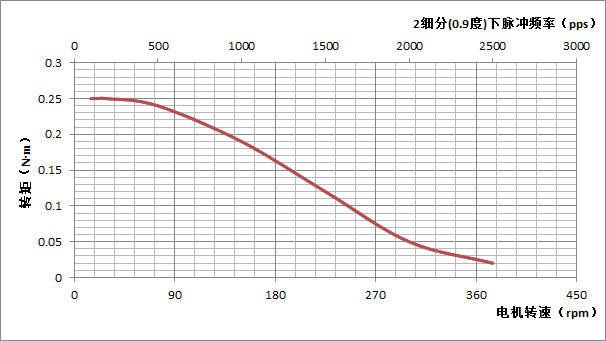

42BYG201 测试条件 SH2024A 2细分 驱动电压DC30V 相电流0.6A

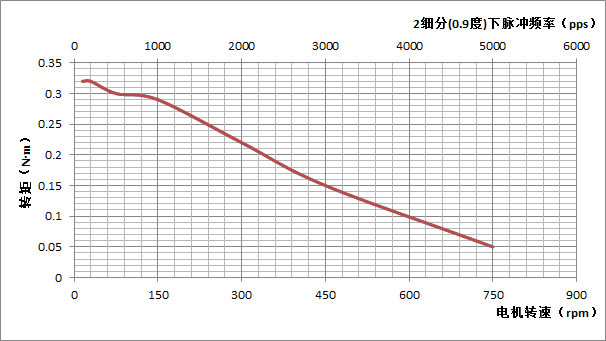

42BYG403 测试条件 SH2024B2 2细分 驱动电压DC36V 相电流0.8A

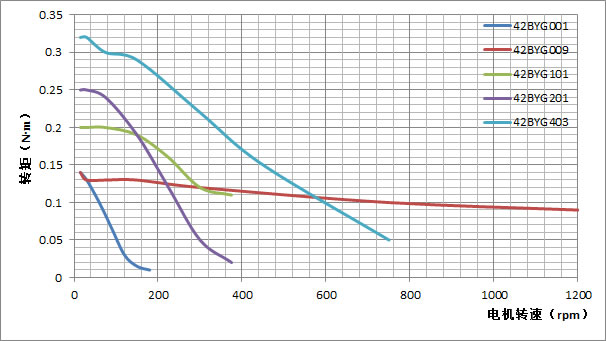

所测五种典型电机在各自额定的工作状态下的矩频特性对比
