步进电机>>>90BYG350X系列 |

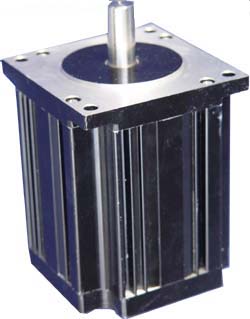

90BYG350X 永磁感应子式步进电机 |
步 距 角:0.6/1.2 DEG
绝缘电阻:500VDC 100MΩ
绝缘强度:500VAC 1 Minute
温
升:65K
环境温度:-10~+55℃ 绝缘等级:B |
|
型 号 |
步距角 |
相数 |
电压 |
电阻 |
电流 |
电感 |
静转矩 |
重量 |
机身长 |
单 位 |
DEG |
|
V |
Ω |
A |
mH |
N.m |
kg |
mm |
90BYG3501 |
0.6/1.2 |
3 |
110 |
5.7 |
2.5 |
40 |
4 |
3.5 |
114 |
90BYG3502 |
0.6/1.2 |
3 |
110 |
7 |
2.5 |
55 |
6 |
4.2 |
139 |
|
接线图: |
|

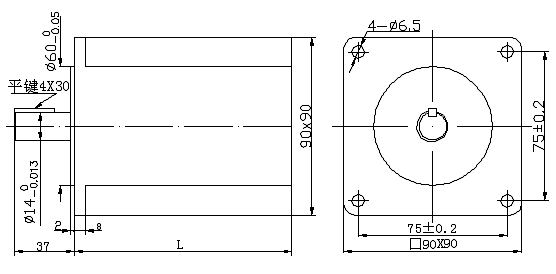

外形图: |
|
矩频特性: |

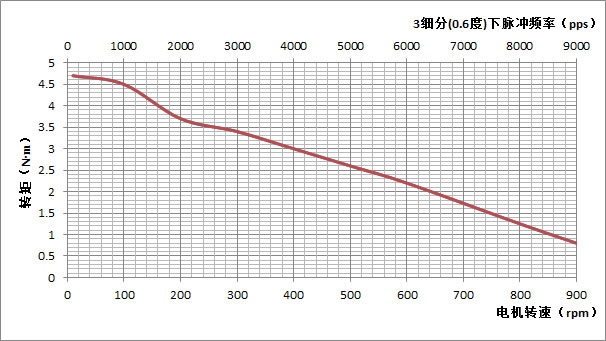

90BYG3501 |
测试条件SH30822M 3细分 驱动电压 AC110V 相电流2.5A |
|

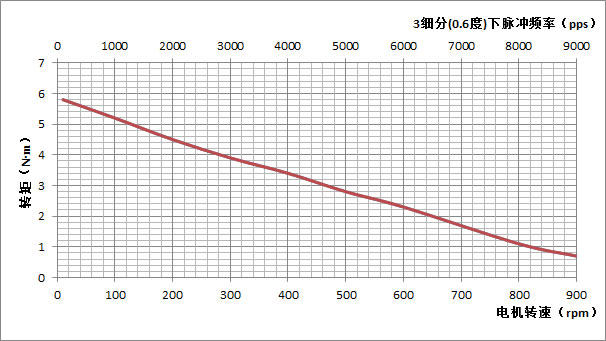

90BYG3502 |
测试条件SH30822M 3细分 驱动电压 AC110V 相电流2.5A |
|

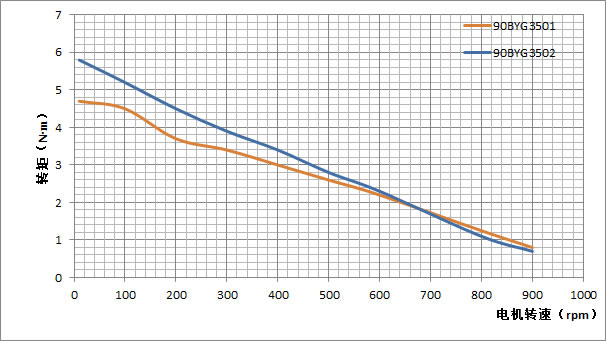

所测两种电机在各自额定工作条件下矩频特性对比: |
|
|
|
|
|
|
