步进电机>>>130BYG350X系列
130BYG350X 永磁感应子式步进电机

   步 距 角：0.6/1.2 DEG

   绝缘电阻：500VDC  100MΩ

   绝缘强度：500VAC  1 Minute

   温    升：65K

   环境温度：-10~+55℃

   绝缘等级：B

型  号
步距角
相数
电压
电流
静转矩
空载运行频率
转动惯量
 出轴
机身长
单  位
DEG
　
V
A
N.m
kHz
kg.cm2

mm
130BYG3501
0.6/1.2
3
110-220
6
25
≥18
18
 图1
177
130BYG3502
0.6/1.2
3
110-220
6
35
≥18
30
 图1
230
130BYG3503
0.6/1.2
3
110-220
6
50
≥18
48
 图2
282

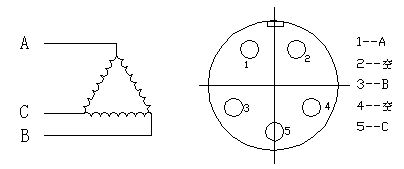

接线图：

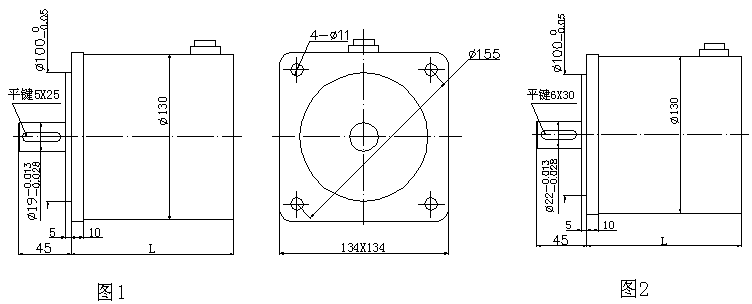

外形图：

矩频特性：

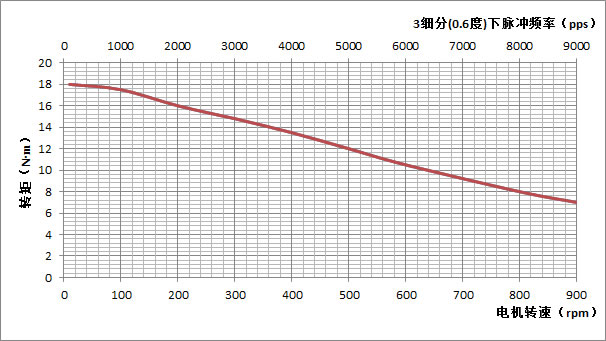

130BYG3501 测试条件SH30822M 3细分 驱动电压 AC220V 相电流6A

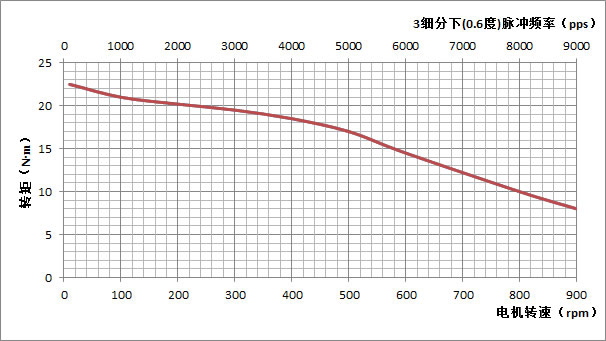

130BYG3502 测试条件SH30822M 3细分 驱动电压 AC220V 相电流6A

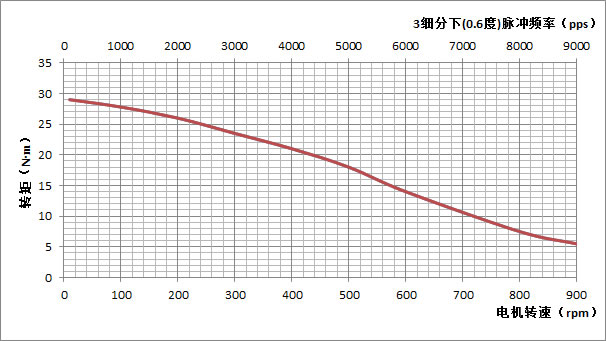

130BYG3503 测试条件SH30822M 3细分 驱动电压 AC220V 相电流6A

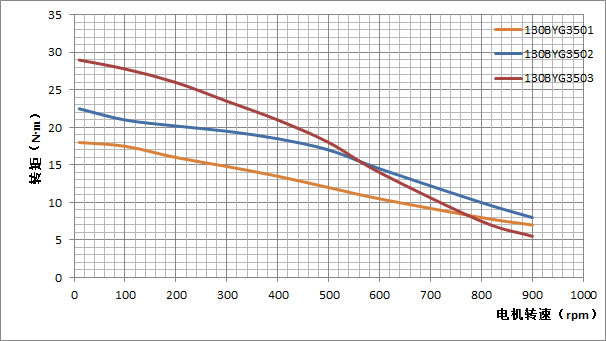

所测三种电机在各自额定工作条件下矩频特性对比:
