步进电机>>>110BYG350X系列
110BYG350X 永磁感应子式步进电机

   步 距 角：0.6/1.2 DEG

   绝缘电阻：500VDC  100MΩ

   绝缘强度：500VAC  1 Minute

   温    升：65K

   环境温度：-10~+55℃

   绝缘等级：B

型 号
步 距 角
相数
电压
电流
静转矩
空载运行频率
转动惯量
机身长
单 位
DEG

V
A
N.m
kHz
kg.cm2
mm
110BYG3501
0.6/1.2
3
110
5
12
≥30
11
144
110BYG3502
0.6/1.2
3
110
5
16
≥30
15
182
110BYG3503
0.6/1.2
3
110
5
20
≥30
18
216

接线图：
外形图：

矩频特性：

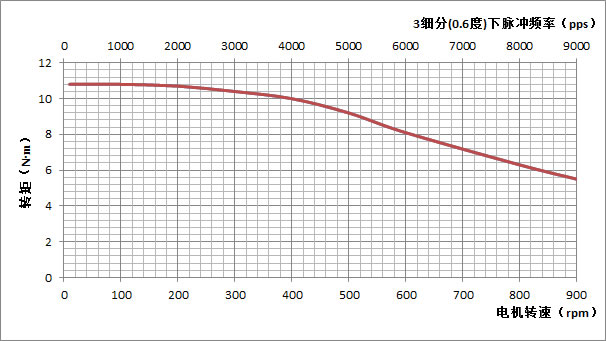

110BYG3501 测试条件SH30822M 3细分 驱动电压 AC110V 相电流5A

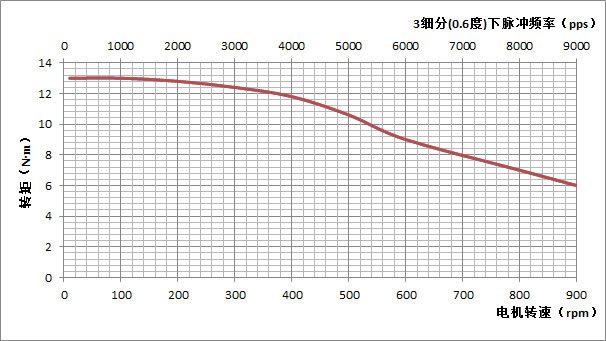

110BYG3502 测试条件SH30822M 3细分 驱动电压 AC110V 相电流5A

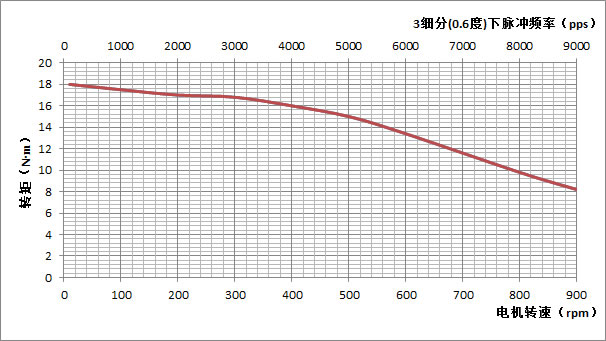

110BYG3503 测试条件SH30822M 3细分 驱动电压 AC110V 相电流5A

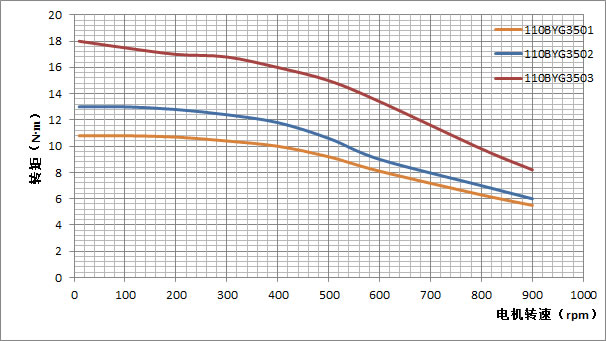

所测三种电机在各自额定工作条件下矩频特性对比:
