步进电机>>>130BYG250X系列
130BYG250X 永磁感应子式步进电机

   步 距 角：0.9/1.8 DEG

   绝缘电阻：500VDC  100MΩ

   绝缘强度：500VAC  1 Minute

   温    升：65K

   环境温度：-10~+55℃

   绝缘等级：B

型 号
步距角
相数
电压
电流
电感
静转矩
空载运行频率
转动惯量
出轴
机身长
单 位
DEG
　
V
A
mH
N.m
kHz
kg.cm2
mm
130BYG2501
0.9/1.8
2
110-220
6
7.3
27
≥20
33
图1
177
130BYG2502
0.9/1.8
2
110-220
7
9
40
≥15
48
图1
230
130BYG2503
0.9/1.8
2
110-220
7
12
50
≥12
60
图2
270

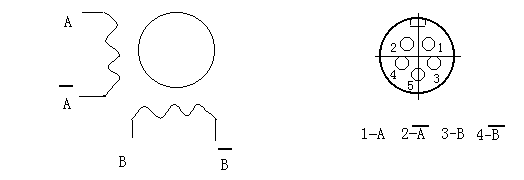

接线图：

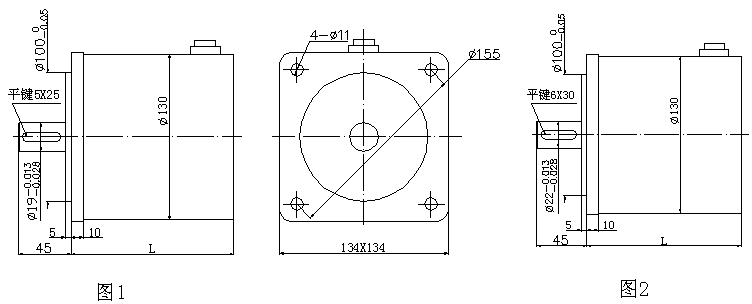

外形图：

矩频特性：

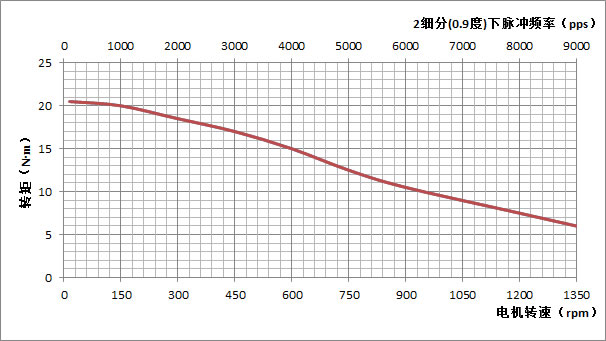

130BYG2501 测试条件SH20822M 2细分 驱动电压 AC220V 相电流6A
130BYG2502 测试条件SH20822M 2细分 驱动电压 AC220V 相电流7A

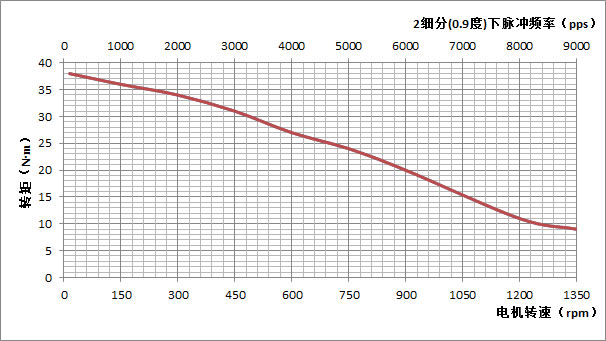

130BYG2503 测试条件SH20822M 2细分 驱动电压 AC220V 相电流7A
所测三种电机在各自额定工作条件下矩频特性对比:

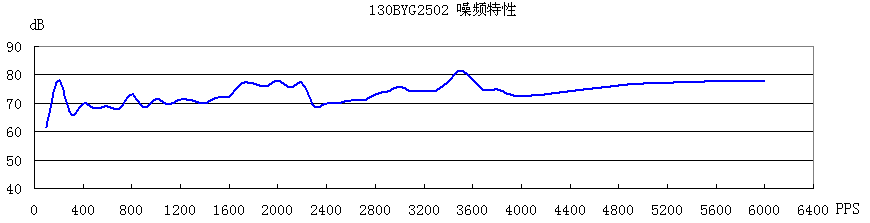

噪频特性：

测试条件:SH20822M、 220AC 、7A、 2细分

环境噪音:50dB

测试距离:1米

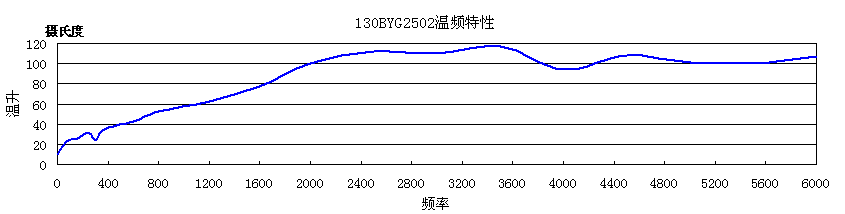

温频特性：

测试条件：SH20822M、220VAC、7A、2细分，电感：8.7mH

环境 温 升：28摄氏度
