步进电机>>>110BYG450X系列
110BYG450X 永磁感应子式步进电机

   步 距 角：0.9/1.8 DEG

   绝缘电阻：500VDC  100MΩ

   绝缘强度：500VAC  1 Minute

   温    升：65K

   环境温度：-10~+55℃

   绝缘等级：B

型  号 相数 电压 电流 电阻 电感 静转矩 机身长 出轴长
单  位 　 V A Ω mH N.m mm mm
110BYG450A-01 4 110 4 1.2 5.45 8 165 56
110BYG450A-02 4 110 6 0.5 2.60 8 165 56
110BYG450B-01 4 110 4 1.8 9.18 12 215 56
110BYG450B-02 4 110 6 1.0 3.95 12 215 56

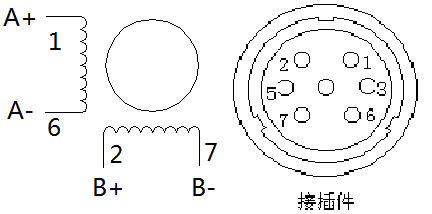

接线图：
外形图：

矩频特性：

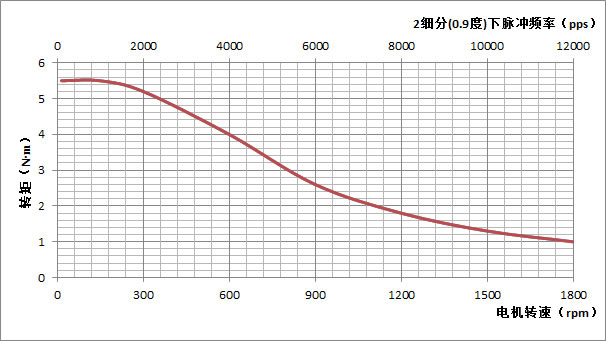

110BYG450A-01 测试条件SH20611D 2细分 驱动电压 AC110V 相电流4A

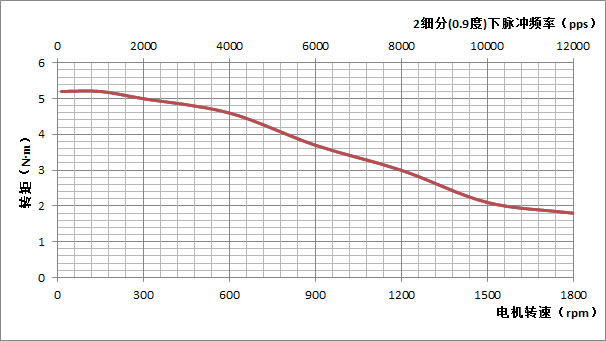

110BYG450A-02 测试条件SH20611D 2细分 驱动电压 AC110V 相电流6A

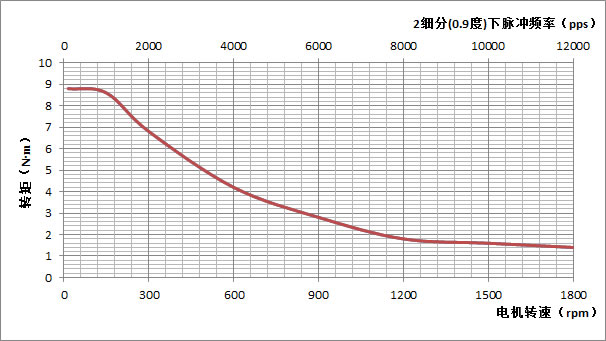

110BYG450B-01 测试条件SH2046D 2细分 驱动电压 AC50V 相电流4A

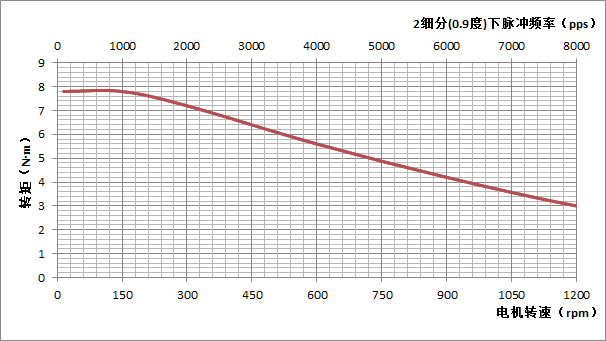

110BYG450B-02 测试条件SH20611D 2细分 驱动电压 AC110V 相电流6A

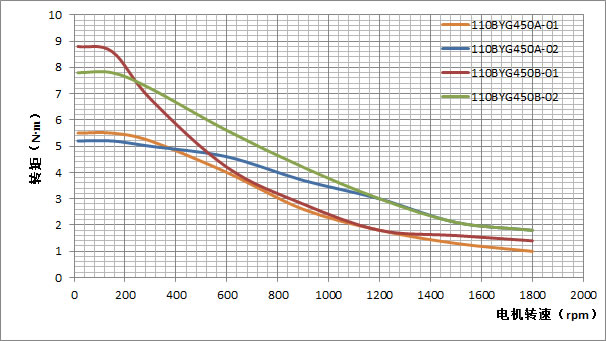

所测四种电机在各自额定工作条件下矩频特性对比:

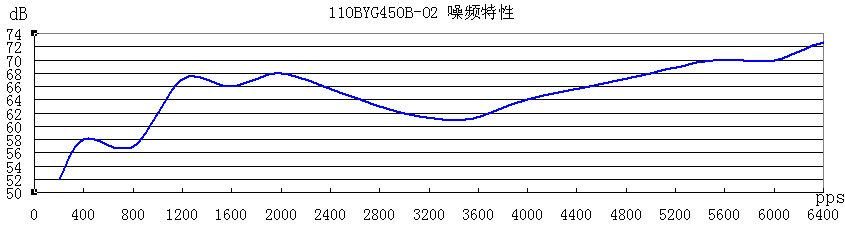

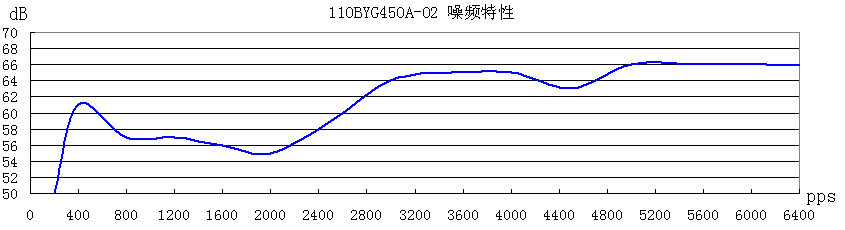

噪频特性：
测试条件：SH20611D、100VAC、6A、2细分
环境噪音：43dB
测试距离：1米
测试条件：SH20611D、100VAC、6A、2细分
环境噪音：43dB
测试距离：1米

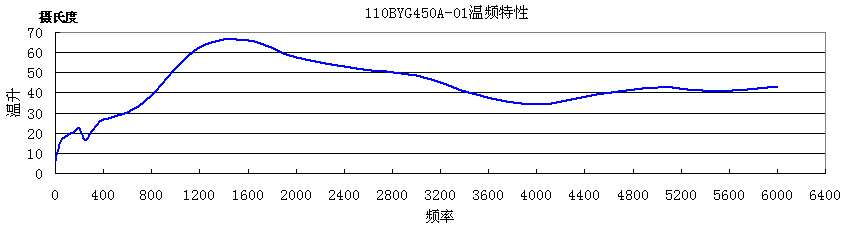

温频特性：

测试条件：SH2046D、50VAC、4A、2细分,电感：5.4mH

环境温度:28摄氏度

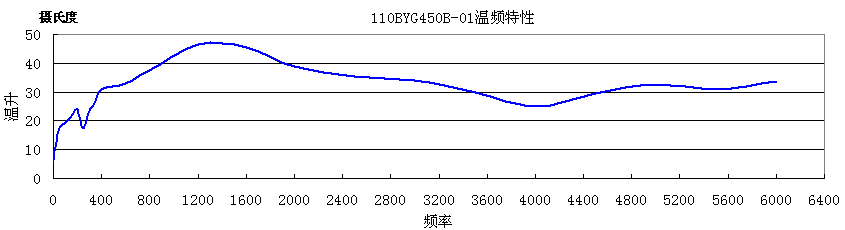

测试条件：SH2046D、50VAC、4A、2细分, 电感：9.2mH

环境温度:28摄氏度

测试条件：SH20611D、100VAC、6A、2细分,电感：4mH

环境温度:28摄氏度
