常州市金坛四海电机电器厂



步进电机>>>110BYG260X系列
110BYG260X 永磁感应子式步进电机

   步 距 角：0.75/1.5 DEG

   绝缘电阻：500VDC  100MΩ

   绝缘强度：500VAC  1 Minute

   温    升：65K

   环境温度：-10~+55℃

   绝缘等级：B

型 号
步 距 角
相数
电压
电流
静转矩
空载运行频率
转动惯量
机身长
单 位
DEG
V
A
N.m
kHz
kg.cm2
mm
110BYG2601
0.75/1.5
2
110V
4
12
≥20
11
142
110BYG2602
0.75/1.5
2
110V
5
20
≥20
15
184

接线图：

外形图：

矩频特性：

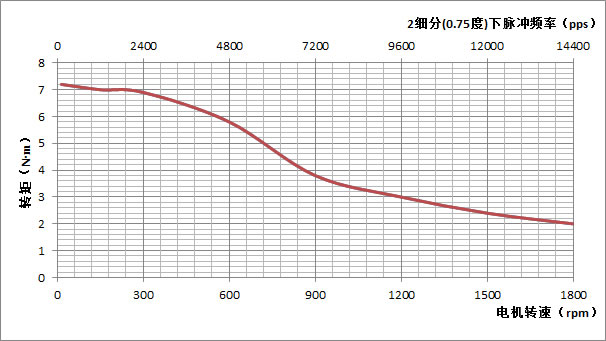

110BYG2601 测试条件SH20611D 2细分 驱动电压 AC110V 相电流4A

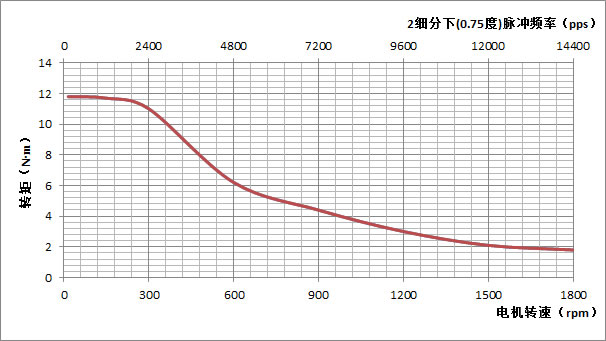

110BYG2602 测试条件SH20611D 2细分 驱动电压 AC110V 相电流5A

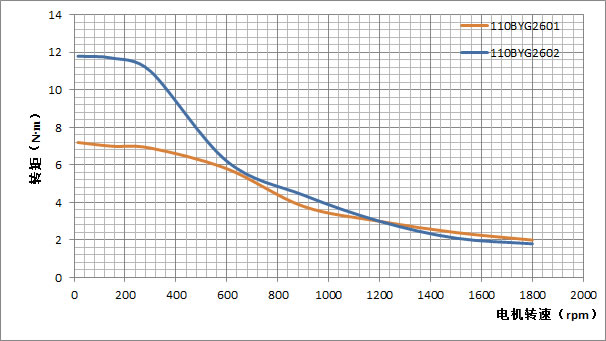

所测两种电机在各自额定工作条件下矩频特性对比:
