步进电机>>>110BYG系列
  110BYG 永磁感应子式步进电机

   步 距 角：0.9/1.8         DEG

   绝缘电阻：500V            DC   100MΩ

   绝缘强度：500V            AC 1 Minute

   温      升：65K

   环境温度：-10~+55℃

   绝缘等级：B

型号
步距角
相数
电压
（V）
电流
（A）
  静转矩
（N.M）
空载运行频率 (KHZ)
 转动惯量(Kg.cm2)

机身长
(mm)
110BYG2501
0.9/1.8
2
120-310
4
12
≥15
 11
144
110BYG2502
0.9/1.8
2
120-310
5
20
≥20
 15
182


引线接线方法：

接   法 并 联 接 法 串 联 接 法
驱动器接线 A A- B B- A 并接
悬空		 A- B 并接
悬空		 B-
接线
端子		 红(长)
绿(短)		 红(短)
绿(长)		 黄(长)
蓝(短)		 黄(短)
蓝(长)		 红(长) 红(短)
绿(短)		 绿(长) 黄(长) 黄(短)
蓝(短)		 蓝(长)

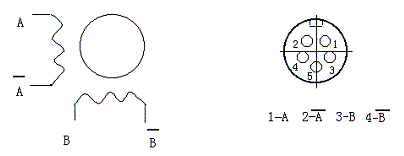

接线图：

图(a)



图(b)
外形图：

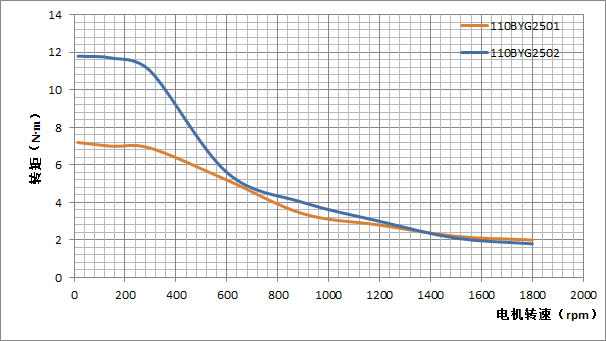

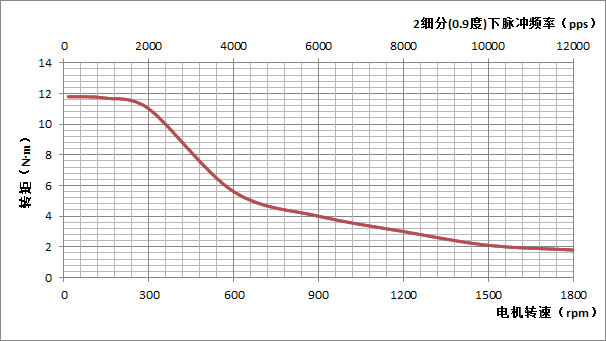

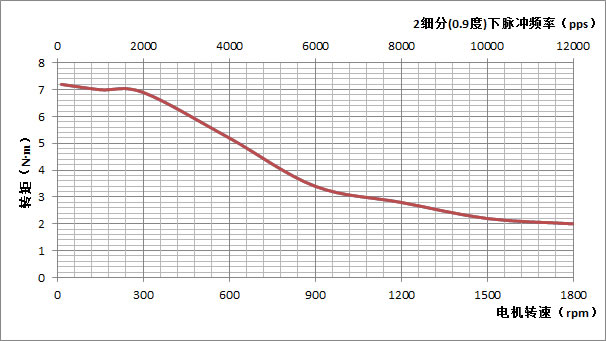

矩频特性:
