 驱动器>>>SH4012步进电机驱动器 |
|||||||||||||||||
| SH4012步进电机驱动器 | |||||||||||||||||
|
一、概述 SH4012型步进电机驱动器采用半步（0.9度）恒压方式驱动，可适配四相五线、两相六线、两相八线、混合式步进电机，广泛用于蠕动泵。 | |||||||||||||||||
| 二、驱动器的使用说明 | |||||||||||||||||
|

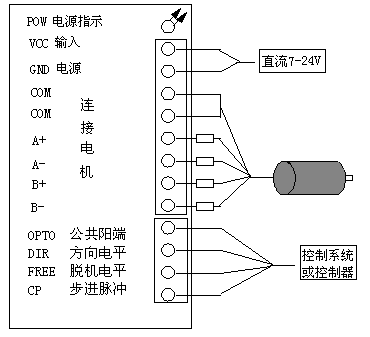

图（一） |
|||||||||||||||||
 |
*电机接口：对于四相五线、公共端接COM，其余四线与A+，A-，B+，B-相接。 对于两相六线电机，中间白、黑两抽头接COM，其余同上。 对于四相八线电机，所有短线接COM端，其余同上。如图（二） |
||||||||||||||||
|
|||||||||||||||||
 |
|||||||||||||||||
|
输入信号接口： SH4012型步进电机驱动器内部的接口电路 都采用光耦信号隔离，见图(图三) 。 |
||||||||||||||||
|
图(三) |
|||||||||||||||||
|
|||||||||||||||||
|
OPTO：为输入信号的公共端，OPTO端须接外部系统的 VCC。若VCC为+5V则可直接 DIR：方向电平信号输入端，高低电平控制电机正/反转。信号电平稳定时间大于10ms。 CP：步进脉冲信号输入，下降沿有效，最高响应频率5K，负脉冲宽度不小于10us。
|
|||||||||||||||||
| 注：电源指示：电源正常 | |||||||||||||||||
| 三、外形及安装尺寸 | |||||||||||||||||
| 驱动器采用带散热器的外壳结构，安装时应注意驱动器的散热。(单位：mm) | |||||||||||||||||
|
|
|||||||||||||||||
|
|||||||||||||||||
