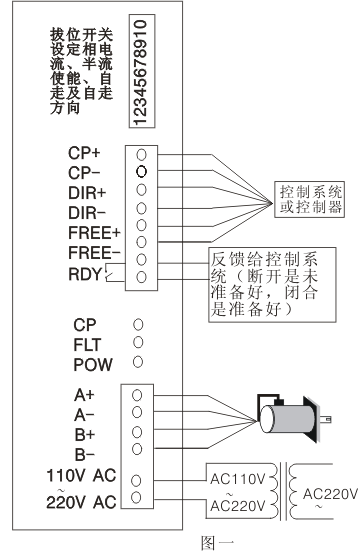

图中R为外接限流电阻。接法为差动接法,抗干扰性能良好。
共阳接法:OPTO(共阳接法)分别接CP+、DIR+、FREE+。CP串电阻接CP-,DIR串电阻接DIR-,FREE串电阻接FREE-。(注:5V时电阻不接)
共阴接法:CP串电阻接CP+,DIR串电阻接DIR+,FREE串电阻接FREE+。(注:5V时电阻不接)
共阴端分别接CP-、DIR-、FREE-。
若VCC大于+5V,则使用到的CP、DIR、FREE端子分别外串接限流电阻R,保证给内部光耦提供8~15mA的驱动电流,参见上表1
DIR:方向电平信号输入端,高低电平控制电机正/反转。信号电平的改变应错开CP脉冲下降沿3us以上。
FREE:脱机信号(低电平有效),当此输入控制端为低时,电机励磁电流被关断,电机处于脱机自由状态。
CP:步进脉冲信号输入,下降沿有效,信号电平稳定时间不小于3us。
警告:输入信号一定要用足够的电流.(一般来说TTL、CMOS信号不能直接驱动,更不能用单片机之类的引脚直接驱动)。否则系统不能可靠工作。
相电流设定: SH20822A型驱动器采用拨位开关设定相电流,其中拨位5是半流使能(ON表示非使能,OFF表示使能),其中拨位6是自走方向,7、8、9均为0时电机自转,自走频率为20Hz,第10位为空
,此驱动器步距角固定为0.9°。 注:拨位开关ON=0,OFF=1 |
