*输入电源接口 ：

采用一组交流供电， AC 接20~60V， 3A 。如电压有波动应适当降低电压峰值，建议采用 20~50VAC 。也可采用直流驱动，范围为 24~70VDC 。

*电 机 接 口 ：

对于二相四线电机，可直接与驱动器相连。

对于四相六线电机，中间两抽头（黑、白线）悬空不接，其余四线与驱动器相连。

对于四相八线电机，通常将电机绕阻两两并联后与驱动器相连。如(图二)

警告：电机线不能接错，否则有可能损坏本驱动器。红长和绿长、红短和绿短不能同时短接。

输入信号接口：

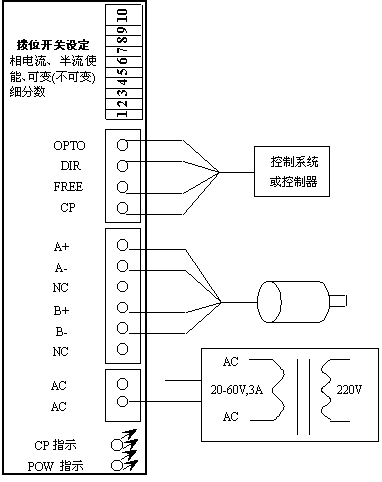

SH2046MI型步进电机驱动器内部的接口电路 都采用光耦信号隔离，见图(图三) 。

OPTO：为输入信号的公共端，OPTO 端须接外部系统的VCC 。若VCC为+5V 则可直接连接，若  VCC超过+5V，则须外接限流电阻R，保证给内部光耦提供8~15mA的驱动电流，参见下表 1 ：

DIR ：方向电平信号输入端，高低电平控制电机正/ 反转。信号电平稳定时间大于0.5us。

FREE ：(DIP6=ON) 当为低时，电机励磁电流被关断，电机处于脱机自由状态。

(DIP6=OFF)当为低时，驱动器处于变细分状态，此时为2细分。此信号变化的前后应有1ms 的延时。

CP ：步进脉冲信号输入，下降沿有效，最高响应频率不低于1000kHz，信号电平稳定时间不小于0.5us。

相电流设定：    SH2046MI 型细分驱动器采用拨位开关设定相电流及细分数，其中拨位 5 是半流使能 (ON 表示非使能， OFF 表示使能 ) ，其中拨位 6 是单双脉冲设定 (ON 表示单脉冲 CP ， DIR ； OFF 表示可变细分。 ) 具体设定见表 2 ，表 3 。驱动器细分设定后电机的步距角等于电机的整步步距角除以细分数。例如：细分数设定为 18 ，驱动 0.9°/1.8° 的二相电机，其细分步距角为 1.8°/18=0.1° 。

注： 拨位开关 ON=0 ， OFF=1 ，细分数设定好后驱动器须 断电复位方可有效。
