SHJSQ66型智能计数说明书

     SHJSQ66型智能计数是在SHTS智能数显计数器的基础上，开发生产的。具有报警设置、计数设置、计数信号自动复位等多种控制功能，广泛应用于自动包装机械、线缆机械、配料装置、纺织机械等自动化设备，也可用于计米。

显 示    上屏6位LED，字高10mm    下屏6位LED，字高10mm

   计数状态下：
   1、显示累计值。
   2、显示当前计数值。
   在设置状态下：每屏前两位显示参数符号，后两位显示输入的参数数据

计数状态：
   上电后为计数状态，显示上次的累计值和计数值，上排为累计值，上排累计值可达到999999，下排为当前计数值，计数值范围0~9999。
    本仪器有三种计数方式，可由参数FS设置（见下表），当下排的计数值计数到设置的报警值b时，OUT1亮，继电器1吸合，讯响器间断响，到达设置的自动复位时间 bt 后断开；当累加到设置的计数值J时，OUT2亮，继电器2吸合，讯响器直响，到达设置的自动复位时间Jt后断开，并根据dS参数设置的状态，计数显示值锁存（dS为0）、或可继续计数（dS为1）、或显示值立即清零（dS为2），输出信号按设置的复位方式复位。


                  计数方式(FS)表

数据设置输入：
    预置数据通过面板上的3个键输入，按 S 键，进入报警值、计数值设置状态，上排显示为报警值b，下排显示为计数值J。持续按住 S 键超过5秒，出现各参数设置状态，FS计数方式、dS计数满显示方式；bt报警复位时间、Jt计数满复位时间；n计数系数，上排整数部分，下排小数部分。< 键用于选定数字字位，被选定位在闪烁，^ 键用于调整选定字位上的数字。
输入的数据按 S 键确定，也可在最后一次按动 < 或 ^ 键5秒后，自动确认，并返回计数状态。注：bt、Jt有两种状态：当bt、Jt为99.99时需手动复位，当bt、Jt为（0.00~99.98）时，报警、计数复位时间按设定的值自动复位。

特 性：
  ● LED数显，耐湿耐热，~220v直接输入，适于工业现场
  ● 一次计数有预报值，计数值两次输出
  ● 带4位系数设置，停电记忆，自带蜂鸣器报警输出
  ● 多种输入输出模式和编程方法
  ● 符合DIN标准的面板尺寸72×72mm

系数设置：
    本型计数器具有系数设置功能，输入一个计数脉冲，以系数的形式计数，计数运行时只显示整数，小数保存在内部。
计数输入：
    本仪器采用加减法计数，由计数方式设置。根据条件可以脉冲输入（脉冲频率≤6KHz）或触点输入（触点频率≤20Hz），不允许同时有2种输入。
输 出：
    本仪器在一次计数过程中有2个继电器触点输出。一般报警输出先于计数输出。报警输出和计数输出的信号延迟时间可在0.00~99.98s间调节；若报警信号输出延时设置为99.99，则报警复位与计数复位信号同步；若计数信号输出延时设置为99.99，则需手动复位或外部信号复位。
复 位：
    当计数运行到预置值时，根据dS参数设置的状态，计数显示值锁存（dS为0）或可继续计数（dS为1），或显示值立即清零（dS为2），输出信号按设置的复位方式复位。复位信号由以下方式提供：
     ● 手动，按动R键复位。
     ● 外部信号复位。
     ● 到计数设定值时自动发出，计数器自动重复。

输入控制：
     门控。通过门控端（GATE）可控制脉冲计数。（见计数方式(FS)表）

清 零：
     当前计数值清零与复位同步。（dS为2时除外）
     累计值清零须同时按下<、^键。

数据保存：
    如电源断电，当前计数值、累计值和各参数的数值可保存。

技术数据：
输入信号要求：
脉冲       频率≤6KHz，阀值>8V和<2V，宽度>40us，电压12V
触点       频率≤20Hz，宽度>3ms       注：不允许同时有脉冲和触点输入
触发       下降沿触发
脉冲波形   方波或正弦波
系数       输入一个脉冲可以为0.001～9999中任一个数显示
输出       继电器触点容量AC 3A（阻性）
晶体管输出 12V 50mA
输出电源   +12V  100mA（配传感器使用）
电源电压   AC 220V
外形尺寸（mm）：72×72×112 高×宽×深
开孔尺寸（mm）：68×68

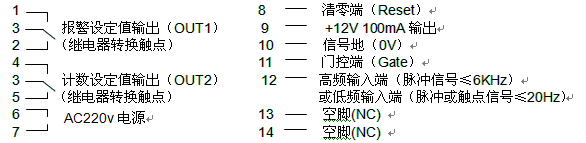

接线图（按14脚接线端子外壳排列）：

说明:第12脚脉冲输入端的接口电路,输入为下降沿有效.

OUT1:外壳接线端的1、2、3脚为计数器输出1所带继电器的触点。其中3为公共端，1、2脚分别为常开和常闭端。

OUT2:外壳接线端的3、4、5脚为计数器输出2所带继电器的触点。其中3为公共端，4、5脚分别为常开和常闭端。

清零端：第8脚为清零端，与第9脚+12V导通时有效，等同于面板上的R键。

+12V：计数器内置12V电源，可为外接传感器等器件供电。

信号地：计数器内置12V电源的地，可为外接传感器等器件供电。

门控端：门控信号输入，接口与脉冲输入端接口电路相同，下降沿有效。

高频或低频输入端：即脉冲信号输入端，下降沿有效。

电源输入端:外壳接线端的6、7脚为计数器的电源输入端。输入电源为交流220V。

典型应用：

一、 要求：计数到100，一组输出1秒，计数到200，另一组输出2秒并计数复位。
设置    b=100;      (提前报警数)
        J=1000;    （计数报警数）
        ds=0;      （显示方式0为输出信号停止后计数自动复位）
        fs=0;      （计数方式0 当GATE=0时停止计数）
        bt=1.00;   （提前报警输出时间，为0即不报警）
        Jt=2.00;    (计数报警输出时间，根据需要可以自行设定长短)
        n=1.0000;        (计数系数,1为每个计数脉冲计数器加1)

二、 要求：计米1000米，辊轮直径140mm，计完后有一组信号输出。
完成此动作有两种方法：
1． 设置 b=0;       (提前报警不需要设置，任意)
        J=1000;    （当计数到1000米时计数输出）
        ds=0;      （显示方式0为输出信号停止后计数自动复位）
        fs=0;      （计数方式0 当GATE=0时停止计数）
        bt=0;      （提前报警输出时间为0即不报警）
        Jt=2.00;    (计数报警输出时间，根据需要可以自行设定长短)
        n=0.4396;   (计数系数　辊轮周长3.14*0.14=0.4396米)

２．设置b=0;        (提前报警不需要设置，任意)
        J=2274;    （当计数到2274次时计数输出，1000/(3.14*0.14)=2274）
        ds=0;      （显示方式0为输出信号停止后计数自动复位）
        fs=0;      （计数方式0 当GATE=0时停止计数）
        bt=0;      （提前报警输出时间为0即不报警）
        Jt=2.00;    (计数报警输出时间，根据需要可以自行设定长短)
        n=1.0000;  (计数系数　辊轮每转一转计数１)

三、 要求：一个计数脉冲到后，延时2秒，再输出3秒。
    设置：b=1;  J=1;  ds=0;  fs=0;  bt=2;  Jt=5;  n=1;
    输出接线端为2，4。
