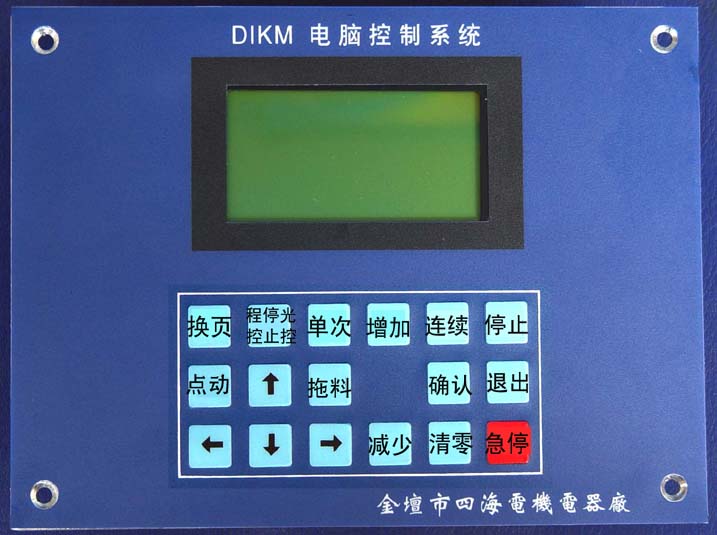

DIKM电脑控制器(开关电源)使用说明

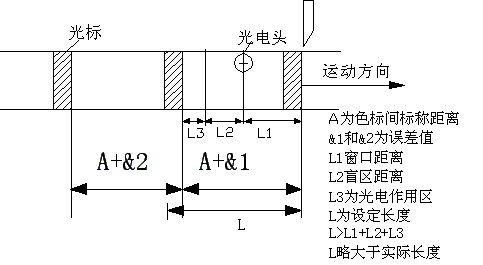

主要技术指标: 1、控制轴数 1轴 2、定长范围 0~2999.9mm 3、盲区范围 0~2999.9mm 4、窗口范围 0~2999.9mm 5、最大计数(总数) 0~999999个 6、每批计数(计数) 0~9999个 7、曲线 5条 8、速度范围 50~2599 mm/s

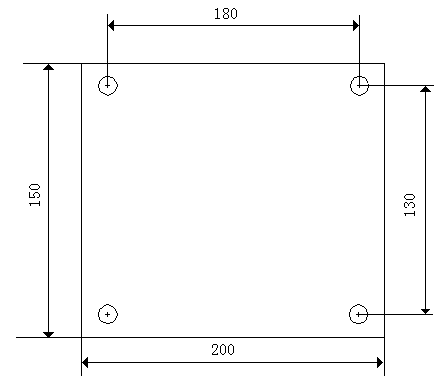

图(1)

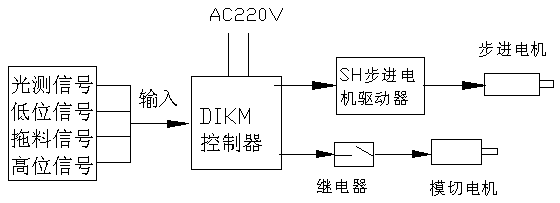

图(2)

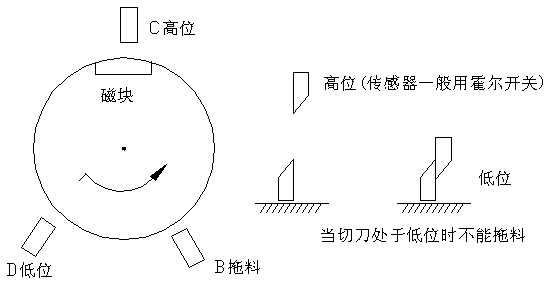

图(3)

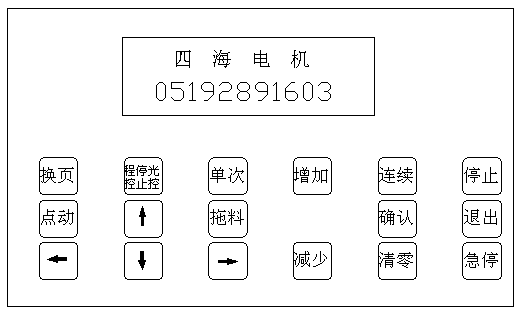

五、控制器操作说明

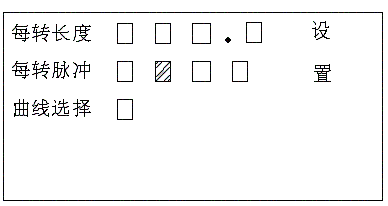

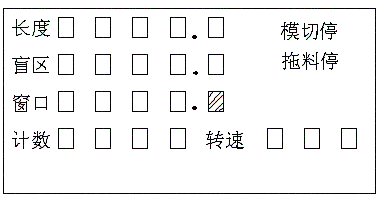

a、 系统参数 系统参数的设定与传动系统的机械尺寸、传动比、步进电机的步距角和细分数有关。因此不同的机械系统其系统参数不同。 在模切停同时拖料停状态下,可以同时按确认与退出键进入另一屏设置状态,如下图

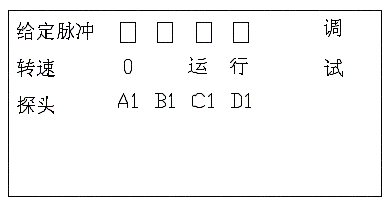

图(4)

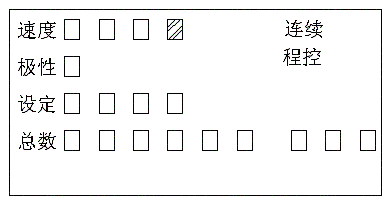

图(5)

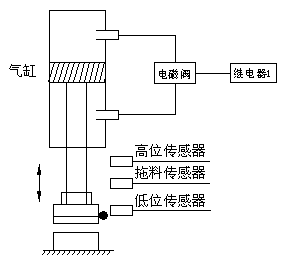

注:往复式装置的电磁阀控制是继电器1信号
其中

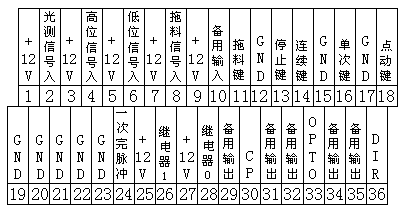

1位 +12V 12V电源正端,用于传感器供电 2位 光测信号输入A 光测传感器信号 3位 +12V 12V电源正端,用于传感器供电 4位 高位信号输入C 位置传感器,低有效 5位 +12V 12V电源正端,用于传感器供电 6位 低位信号输入D 位置传感器,低有效 7位 +12V 12V电源正端,用于传感器供电 8位 拖料信号输入B 位置传感器,低有效 9位 +12V 12V电源正端,用于传感器供电 10位 备用输入 备用 11位 拖料键 可以外接按钮,另一端接+12V地,等同于面板拖料键 12位 GND +12V接地 13位 停止键 可以外接按钮,另一端接+12V地,等同于面板停止键 14位 连续键 可以外接按钮,另一端接+12V地,等同于面板连续键 15位 GND +12V接地 16位 单次键 可以外接按钮,另一端接+12V地,等同于面板单次键 17位 GND +12V接地 18位 点动键 可以外接按钮,另一端接+12V地,等同于面板点动键 19位 GND +12V接地 20位 GND +12V接地 21位 GND +12V接地 22位 GND +12V接地 23位 GND +12V接地 24位 一次完脉冲 电机完成一次送料后,输出一个脉冲,集电集开路输出电流 ≤50mA 25位 +12V 12V电源正端,用于传感器供电,电流≤200mA 26位 继电器1 输出信号可以带一只12V继电器的线圈,线圈另一端接+12V,用于控制往复式装置,如气缸电磁阀,电流≤50mA。建议用固态继电器。 27位 +12V 12V电源正端,用于传感器供电,电流≤200mA 28位 继电器0 输出信号可以带一只12V继电器的线圈,线圈另一端接+12V,用于控制旋转式装置,如模切电机,电流≤50mA。建议用固态继电器。 29位 备用输出 备用 30位 CP 为脉冲输出端接驱动器CP 31位 备用输出 备用 32位 备用输出 备用 33位 OPTO +5V接驱动器公共阳端OPTO 34位 备用输出 备用 35位 备用输出 备用 36位 DIR 步进电机方向信号,接驱动器DIR
注:以上+12V输出总电流不能超过200mA!
