DIKM-2电脑控制器使用说明
主要技术指标: 1、控制轴数 1. 5轴 2、定长范围 0~2999.9mm 3、最大计数(总数) 999999个 4、每批计数(计数) 9999个 5、曲线 5条 6、速度范围 50~2599 mm/s 7、最大细分数 20 8、切刀运行时间限定 0.1~9.9s

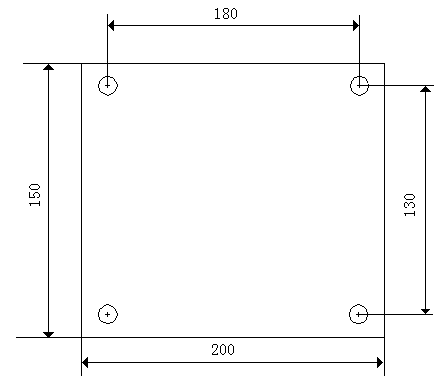

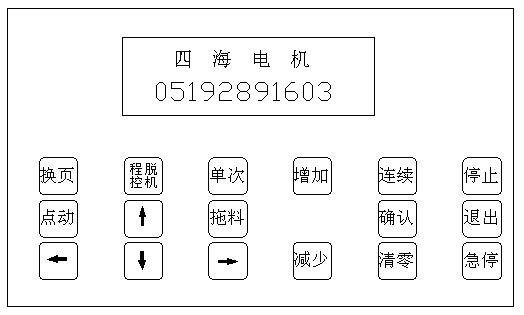

图(1)

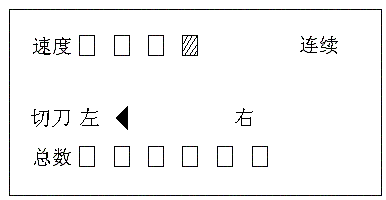

图(2)

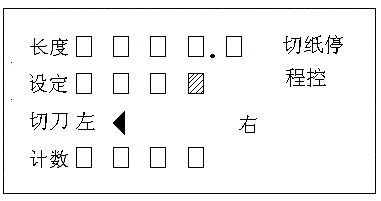

图(2)显示的内容说明:
图(3)
五、控制器操作说明
a、 系统参数

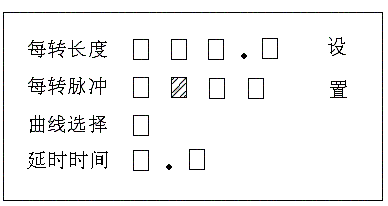

系统能正常工作必须设置正确系统参数。 在切纸停状态下,同时按确认与退出两键可进入设置状态,如图(4)
图(4)

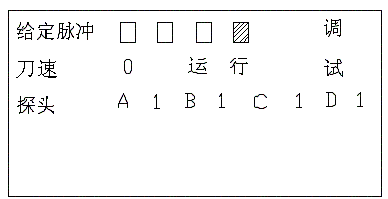

调试状态如图(5)
图(5)
键
每按一次,切刀自一端运行到另一端。同时显示走刀字样,在走刀过程中,( )会显示与切刀运行时状态,如闪烁表示切刀正在运行,在左或右端则指着,表示切刀到端点。在走刀运行中若按急停键即立即停止切刀动作,同时显示急停字样,可以再按走刀键,切刀将继续原方向进行,按停止键切刀按原反方向进行运动直至端点。
六、控制器系统工作示意图

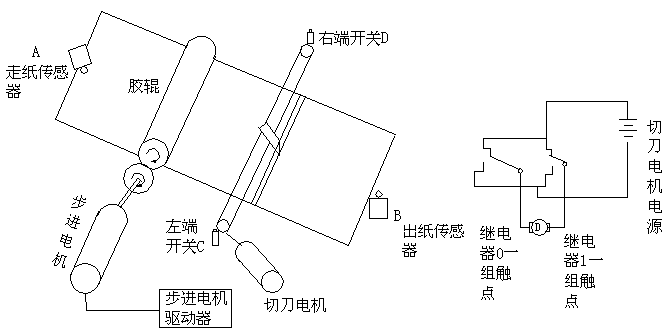

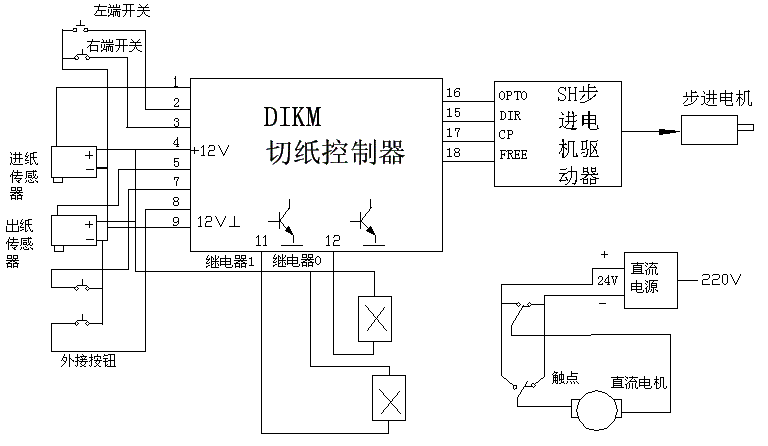

本控制器根据进纸传感器、出纸传感器、左右端位置开关来控制步进电机及切刀电机的正反转。切刀电机为一直流电机,由控制器驱动两只继电器完成正转、反转或停止,电路见上述示意图。
七、控制器的出错及报警
八、控制器的接线

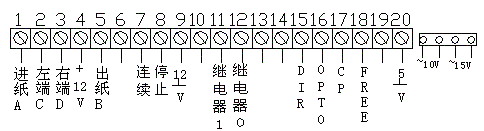

控制器的接线柱是如下安排的:如图
出纸传感器要求有纸为高电平,无纸为低电平(有效) 注意:切刀电机的电源为直流电需另加,控制器的电源变压器为本厂所配。
