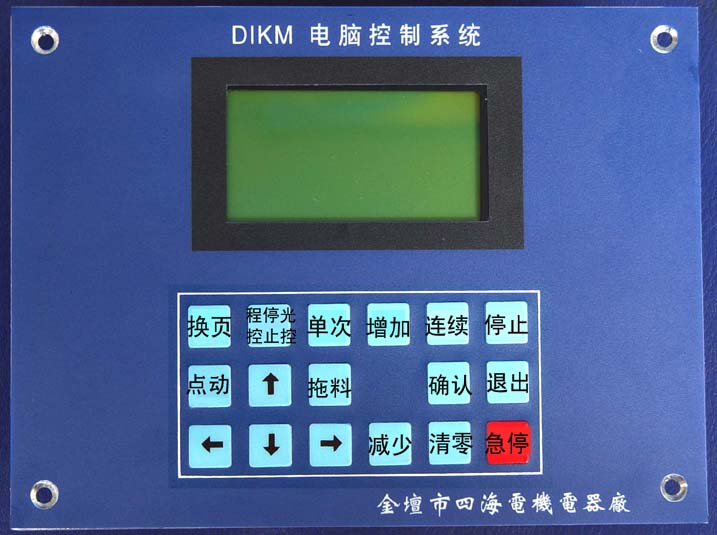

DIKM-1电脑控制器(变压器)使用说明
主要技术指标: 1、控制轴数 1轴 2、定长范围 0~2999.9mm 3、盲区范围 0~2999.9mm 4、窗口范围 0~2999.9mm 5、最大计数(总数) 0~999999个 6、每批计数(计数) 0~9999个 7、曲线 5条 8、速度范围 50~2599 mm/s

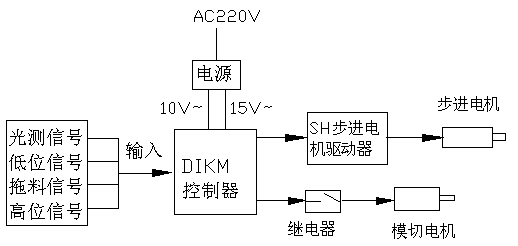

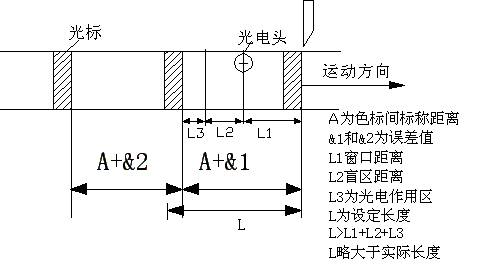

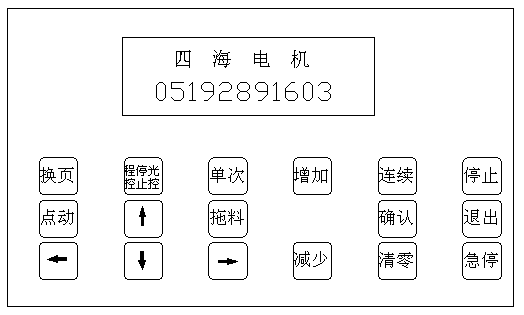

图(1)

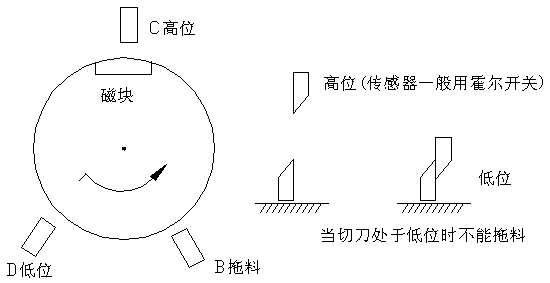

图(2)

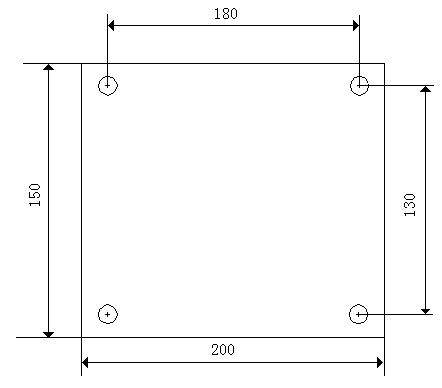

图(3)
五、控制器操作说明

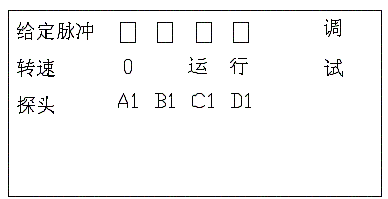

a、 系统参数 系统参数的设定与传动系统的机械尺寸、传动比、步进电机的步距角和细分数有关。因此不同的机械系统其系统参数不同。 在模切停同时拖料停状态下,可以同时按确认与退出键进入另一屏设置状态,如下图

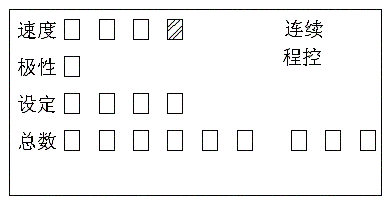

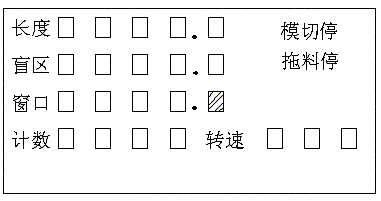

图(4)

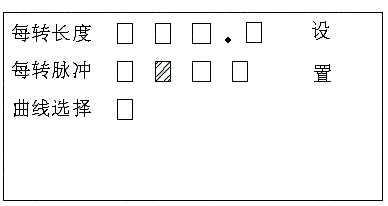

图(5)

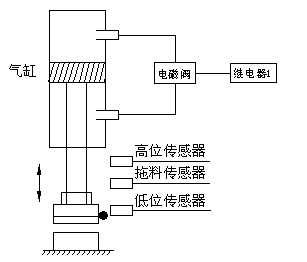

注:往复式装置的电磁阀控制是继电器1信号
其中

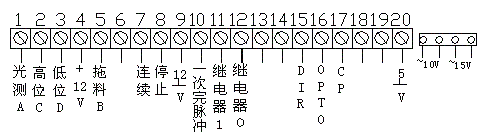

1 光测A 光测传感器信号 2 高位C 位置传感器,低有效 3 低位D 位置传感器,低有效 4 +12V 12V电源正端,用于传感器供电,电流≤200mA 5 拖料B 位置传感器,低有效 6 备用 7 连续 可以外接按钮,另一端接+12V地,等同于面板停止键 8 停止 同上 等同于连续键 9 +12V┸ 12V电源的地线,外接信号与其短接才有效 10 一次完脉冲 电机完成一次送料后,输出一个脉冲,集电集开路输出电流≤ 50mA 11 继电器1输出 输出信号可以带一只12V继电器的线圈,线圈另一端接+12V,用于控制往复式装置,如气缸电磁阀,电流≤50mA。建议用固态继电器。 12 继电器0输出 输出信号可以带一只12V继电器的线圈,线圈另一端接+12V, 用于控制旋转式装置,如模切电机,电流≤50mA。建议用固态继电器。 13、14备用 15 DIR 步进电机方向信号,接驱动器DIR 16 OPTO为+5V接驱动器公共阳端OPTO 17 CP 为脉冲输出端接驱动器CP 18 备用 19 备用 20 5V┸为5V电源的地端
金坛市四海电机电器厂 0519-82890109 0519-82891603 2004.9.8
