Stepping Motor >>86BYG
  86BYG Hybrid Stepping Motor

   Step Angle：0.9/1.8  DEG

   Insulation Resistance：500V DC  100MΩ

   Insulation Intensity：500V AC 1 Minute

   Temperature Rise：65K

   Operating Temperature：-10~+55℃

   Insulation Level：B

Type Phase Voltage Current Resistance Inductance Holding torgue Length Axis Length Wiring Diagram
unit 　 V A Ω mH N.m mm mm 　
86BYG101 4 2.9 1.7 1.7 3.7 1.2 62 31 a
86BYG102 4 5 1.25 4 8.4 1.2 62 31 a,b
86BYG103 4 1.6 3.6 0.45 1.25 1.2 62 31 a
86BYG104 4 1.4 4.5 0.31 0.8 1.2 62 31 a
86BYG105 4 2.9 3 0.96 1.8 1.2 62 31 a
86BYG106 4 1.8 4.8 0.37 0.7 1.2 62 31 a
86BYG108 4 2.4 4 0.6 1.2 1.2 62 31 a
86BYG201 4 3 4 0.75 2.8 2.2 93 31 a
86BYG202 4 2.5 4.6 0.55 1.8 2.2 93 31 a
86BYG203 4 4.3 2.5 1.7 7.0 2.2 93 31 a
86BYG204 4 5.4 2 2.7 10.3 2.2 93 31 a
86BYG301 4 3.6 4 0.9 5.2 3.0 126 31 a
86BYG302 4 7.6 2 3.8 15.1 3.0 126 31 a
86BYG303 2 5.6 4 1.4 9.2 6.0 126 31 b
86BYG401 4 2 7 0.29 1.6 4.0 135 31 a
86BYG402 4 4 4 1.0 5.0 4.0 135 31 a
86BYG403 4 8.4 2 4.2 16.2 4.0 135 31 a
86BYG404 2 6 4 1.5 10.5 7.0 135 31 b


空格Wiring Diagram：

Wire Shunt-wound Series-wound
Driver Connection A A- B B- A NC A- B NC B-
Terminal Block Red(long)
Green(short)		 Red(short)
Green(long)		 Yellow(long)
Blue(short)		 Yellow(short)
Blue(long)		 Red(long) Red(short)
Green(short)		 Green(long) Yellow(long) Yellow(short)
Blue(short)		 Blue(long)

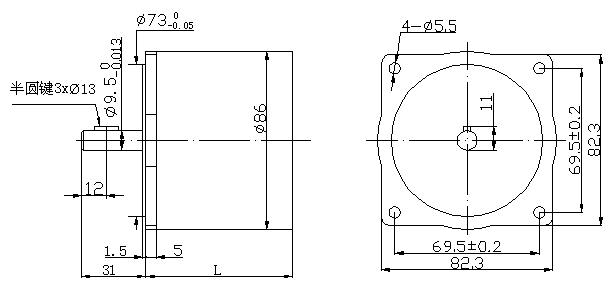

空格Figure Dimensions：

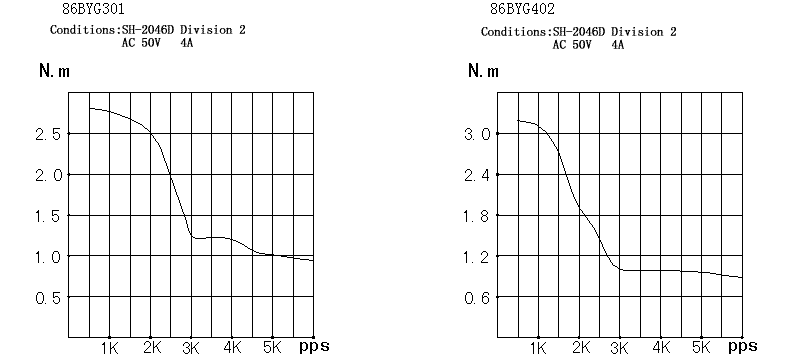

空格Torque-Speed Characteristic:

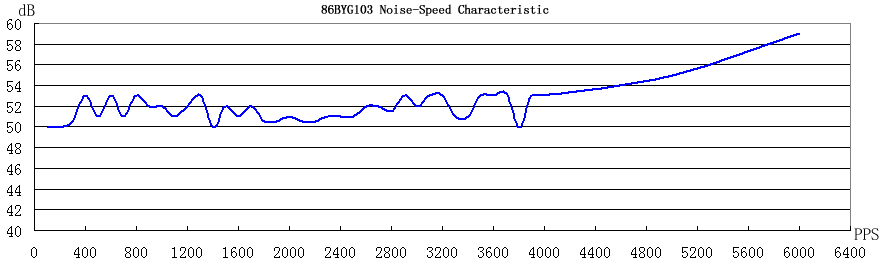

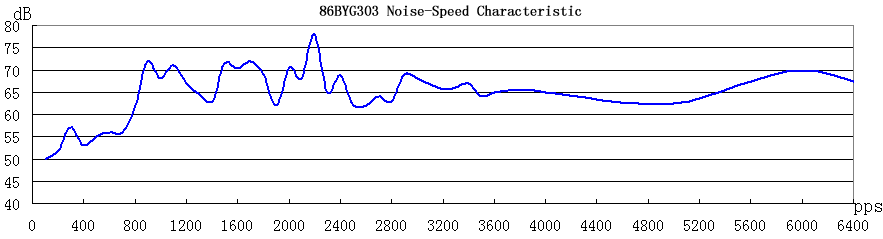

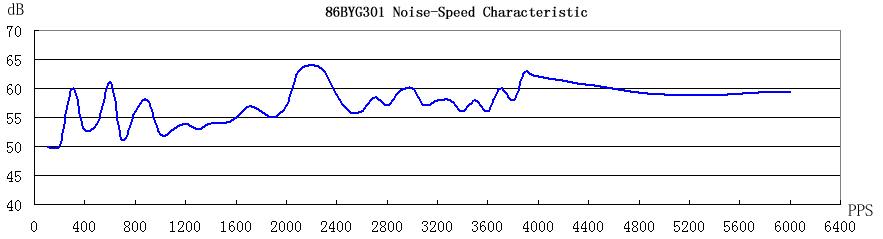

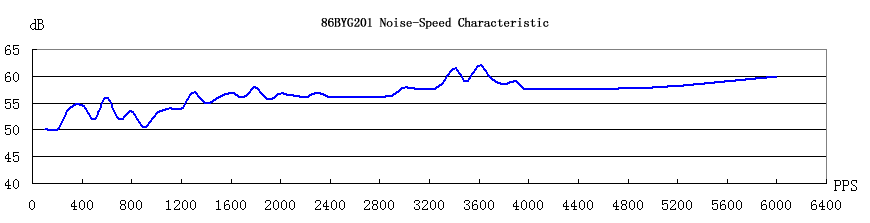

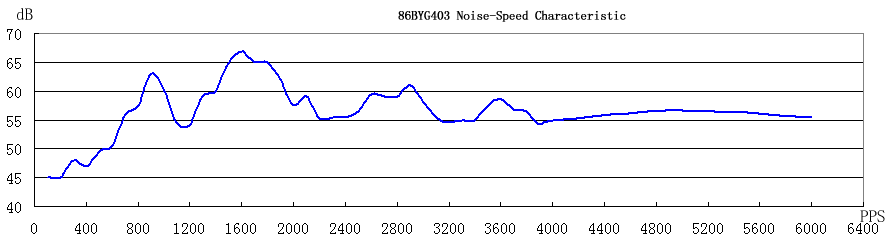

空格Noise-Speed Characteristic:
空格Conditions：SH2046D、50VAC、4A、2 Division
空格Ambient Noice：40dB
空格Distance：1M
空格Conditions：SH2046D、50VAC、4A、2 Division
空格Ambient Noice：50dB
空格Distance：1M
空格Conditions：SH2046D、50VAC、4A、2 Division
空格Ambient Noice：40dB
空格Distance：1M
空格Conditions：SH2046D、50VAC、4A、2 Division
空格Ambient Noice：40dB
空格Distance：1M
空格Conditions：SH2034D、50VAC、2A、2 Division
空格Ambient Noice：40dB
空格Distance：1M

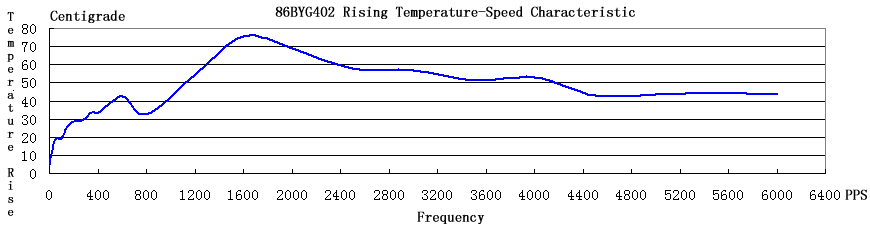

空格Rising Temperature-Speed characteristic:

Conditions：Drivers Are SH2046D and SH2046M、50VAC、4A、2 Division，Inductance：2.8mH

空格Operating Temperature：28Centigrade

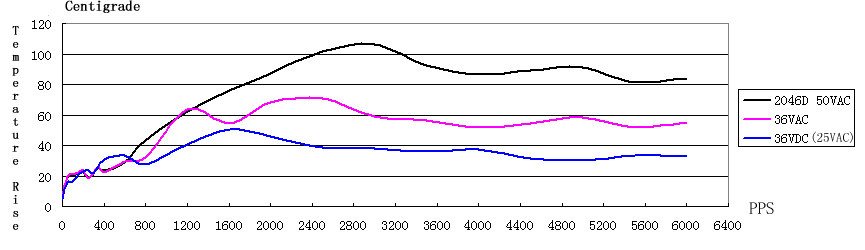

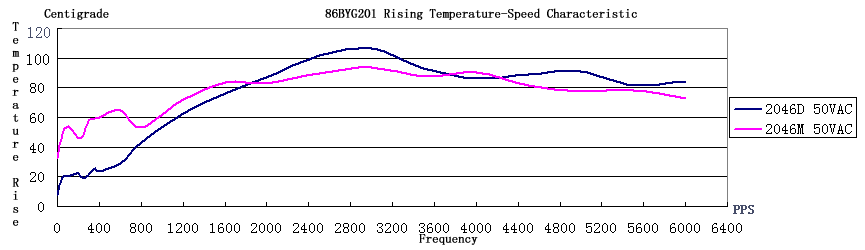

86BYG201Rising Temperature-Speed characteristic

空格Conditions：SH2046D、Voltage （50VAC、36VAC And 25VAC），86BYG201、4A、2 Division、Inductance：2.8mH

空格Operating Temperature：28Centigrade


空格Conditions：SH2046D、50VAC、2.5A、2 Division，Inductance：7.0mH

空格Operating Temperature：28Centigrade


空格Conditions：SH2046D、50VAC、4A、2 Division，Inductance：5.0mH

空格Operating Temperature：28Centigrade
