Stepping Motor>>>85BYGH Series
    85BYGH Hybrid Stepping Motor

   Step Angle：0.9/1.8 DEG

   Insulation Resistance：500V DC 100MΩ

   Insulation Intensity：500V AC 1 Minute

   Temperature Rise：65K

   Operating Temperature：-10~+55℃

   Insulation Level：B


Type Phase Voltage Current Resistance Inductance Holding torgue Length Axis Length Moment of Inerita Weight Wiring Diagram
unit 　 V A Ω mH N.m mm mm Kg.cm Kg 　
85BYGH101 4 2 4.2 0.47 1.1 2.1 74 37 3 2.1 a
85BYGH102 4 2 4 0.5 1 2.1 74 37 3 2.1 a,b
85BYGH103 4 2.7 3 0.9 3 2.1 74 37 3 2.1 a
85BYGH104 4 6 2.5 2.4 7.8 2.1 74 37 3 2.1 a
85BYGH105 4 3.8 2.5 1.5 5 2.1 74 37 3 2.1 a
85BYGH201 4 2.8 4 0.7 2.8 5.0 112 37 4.5 3.5 a
85BYGH202 4 7.2 2 3.6 16 5.0 112 37 4.5 3.5 a
85BYGH203 4 4 4 1.0 4.2 5.0 112 37 4.5 3.5 a
85BYGH204 4 2.8 4.5 0.62 3.5 5.0 112 37 4.5 3.5 a
85BYGH303 4 4 4 1.0 4 6.5 148 37 5 4.8 a

Wiring Diagram：



Wire Shunt-wound Series-wound
Driver Connection A A- B B- A NC A- B NC B-
Terminal Block Red(long)
Green(short)		 Red(short)
Green(long)		 Yellow(long)
Blue(short)		 Yellow(short)
Blue(long)		 Red(long) Red(short)
Green(short)		 Green(long) Yellow(long) Yellow(short)
Blue(short)		 Blue(long)

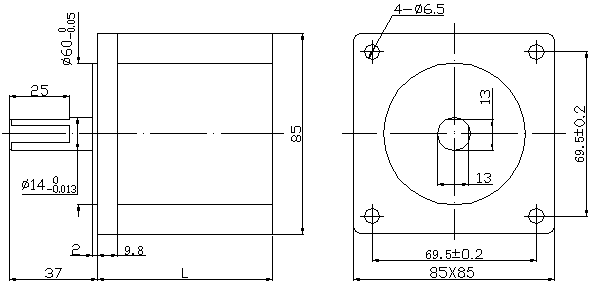

Figure Dimensions:

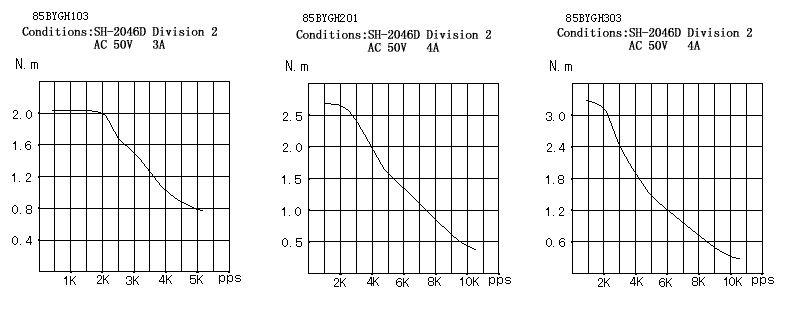

Torque-Speed Characteristic:

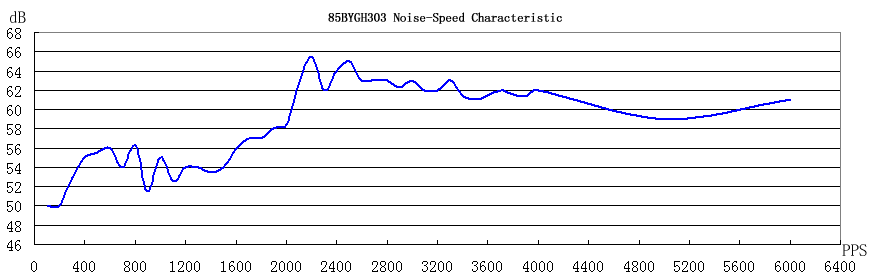

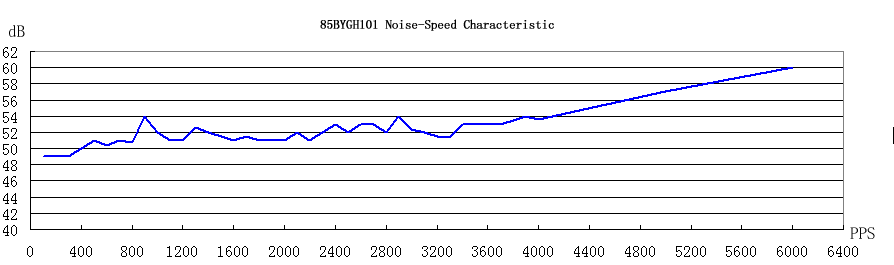

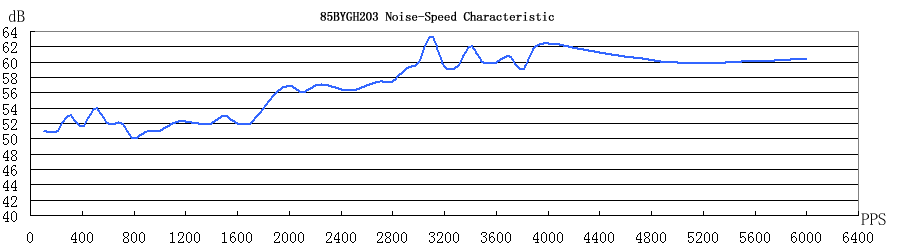

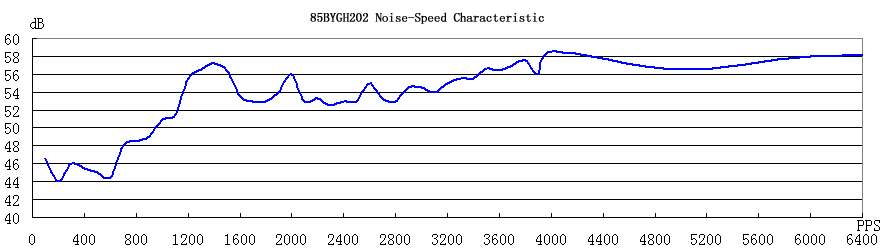

Noise-Speed Characteristic：
Conditions：SH2046D、50VAC、4A、2 Division
Ambient Noice：40dB
Distance：1M

Conditions：SH2046D、50VAC、4A、2 Division
Ambient Noice：40dB
Distance：1M

Conditions：SH2034D、50VAC、2A、2 Division
Ambient Noice：40dB
Distance：1M

Conditions：SH2046D、50VAC、4A、2 Division
Ambient Noice：40dB
Distance：1M

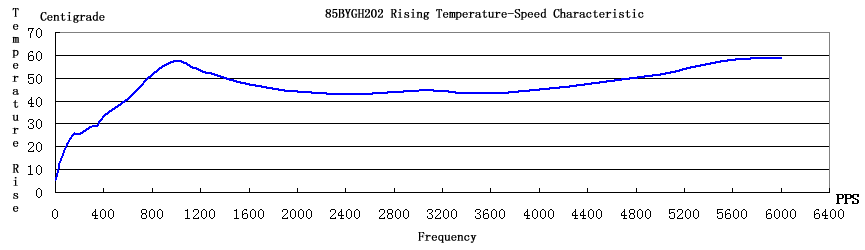

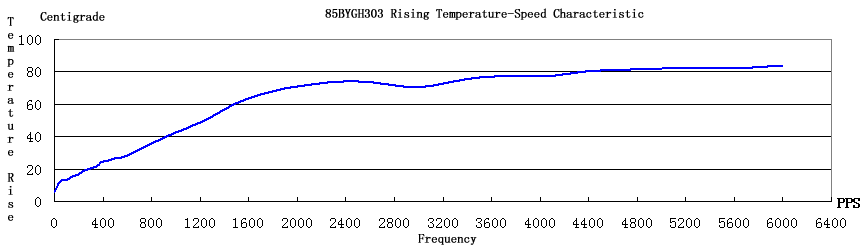

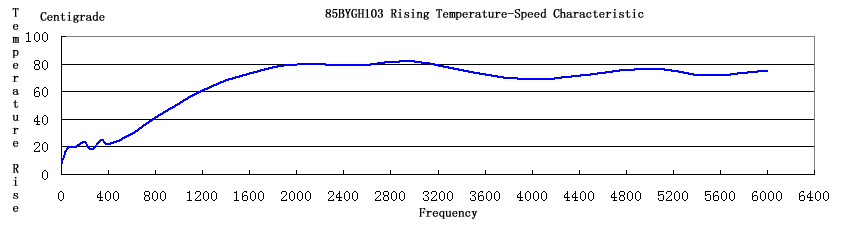

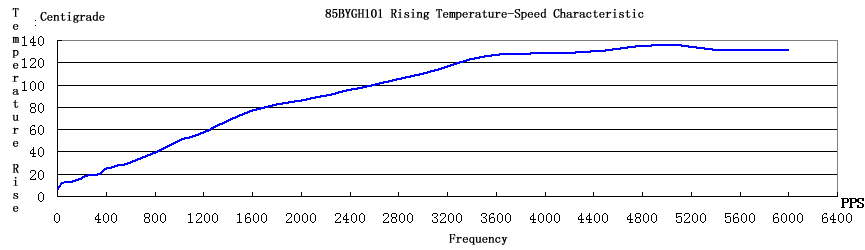

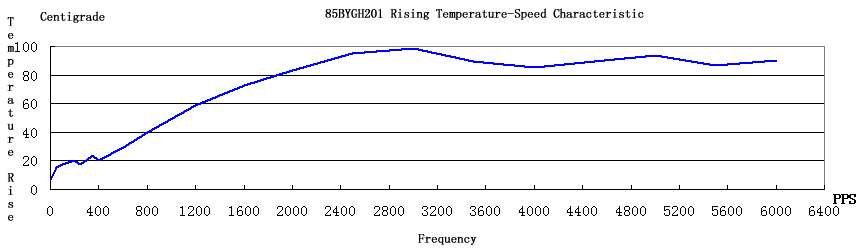

Rising Temperature-Speed characteristic：

Conditions：SH2034D、36VAC、3A、2 Division，Inductance：3mH

Operating Temperature：28Centigrade


Conditions：SH2046D、AC50V、4A 、2 Division， Inductance：2.8mH

Operating Temperature：28Centigrade


Conditions： SH2046D、50VAC 、4.2A 、2 Division ，Inductance：1.1mH

Operating Temperature： 19Centigrade


Conditions： SH2046D 、50VAC、2A、 2 Division，Inductance：16mH

Operating Temperature：16Centigrade


Conditions：SH2046D、 50VAC 、4A、2 Division，Inductance：4mH

Operating Temperature：19Centigrade
