JinTan SiHai Electric Engineering Factory


Stepping Motor >>>57BYG Series
    57BYG Hybrid Stepping Motor

   Step Angle：0.9/1.8 DEG

   Insulation Resistance：500V DC   100MΩ

   Insulation Intensity：500V AC 1 Minute

   Temperature Rise：65K

   Operating Temperature：-10~+55℃

   Insulation Level：B

Type Phase Voltage Current Resistance Inductance Holding torgue Length Axis Length
Weight
Wiring Diagram
单  位 V A Ω mH N.m mm mm
Kg
57BYG001 2 14 0.35 40 60 0.4 41 21
0.45
b
57BYG007 4 12 0.8 15 25 0.5 41 21
0.45
a
57BYG007-01 4 12 0.38 32 30 0.35 41 21
0.45
a
57BYG061 2 6 0.5 12 14.5 0.35 41 21
0.45
b
57BYG101 4 4 1.1 3.6 3.5 0.35 41 21
0.45
a
57BYG102 4 2.3 1.5 1.5 1.3 0.35 41 21
0.45
a
57BYG103 4 12 0.43 28 25 0.4 41 21
0.45
a
57BYG104 4 12 0.48 25 28 0.4 41 21
0.45
a
57BYG105 4 5.2 1.1 4.7 4.8 0.4 41 21
0.45
a
57BYG003 4 12 0.6 20 32 0.5 51 21
0.6
a
57BYG004 4 6 0.84 7.1 9 0.4 51 21
0.6
a
57BYG008 4 4 1.3 3.1 4.4 0.49 51 21
0.6
a
57BYG027 4 3.5 1.4 2.5 3.1 0.5 51 21
0.6
a
57BYG060 2 2.6 2.0 1.3 2.5 0.65 51 21
0.6
b
57BYG202 4 12 0.5 24 20 0.5 51 21
0.6
a
57BYG203 4 12 0.57 21 27 0.6 51 21
0.6
a
57BYG205 4 12 0.43 28 25 0.5 51 21
0.6
a
57BYG207 4 24 0.34 70 85 0.65 51 21
0.6
a
57BYG019 4 9 0.7 13 11 0.48 51 21
0.6
a
57BYG208 4 24 0.4 60 85 0.7 51 21
0.6
a
57BYG002 4 12 0.6 20 25 0.6 56 21
0.65
a
57BYG009 4 2.4 2.4 1.0 1.0 0.6 56 21
0.65
a
57BYG059 4 4 1.6 2.5 4.1 0.6 56 21
0.65
a
57BYG301 4 6 1.2 5 8.2 0.6 56 21
0.65
a
57BYG302 2 8.4 0.7 12 30 0.7 56 21
0.65
b
57BYG302-01 2 7.2 0.6 12 29 0.8 56 21
0.65
b
57BYG303 4 6 1.3 4.6 5.6 0.7 56 21
0.65
a
57BYG304 4 9 0.6 15 18 0.6 56 21
0.65
a
57BYG304-01 4 12 0.6 20 20 0.6 56 21
0.65
a
57BYG305 4 12 0.38 32 28 0.6 56 21
0.65
a
57BYG012 4 5.4 1.5 3.6 6.0 0.9 76 21
1.0
a
57BYG110 4 2.4 2.4 1.0 2.0 0.8 76 21
1.0
a
57BYG401 4 3.4 2.0 1.7 3.1 0.9 76 21
1.0
a
57BYG402 4 4.6 2.0 2.3 4.3 1 76 21
1.0
a
57BYG403 2 5.4 2.0 2.7 8.0 1 76 21
1.0
b
57BYG405 4 9.6 0.6 16 20 0.9 76 21
1.0
a
57BYG406 2 4 1.5 2.7 6.5 1 76 21
1.0
b
57BYG501 4 2.9 2.4 1.2 2.8 1.2 101 21
1.3
a
57BYG502 4 6.5 1.5 4.3 6.0 1.2 101 21
1.3
a
57BYG503 4 2.6 2.0 1.3 2.3 1.2 101 21
1.3
a
57BYG504 4 2 4.0 0.5 0.9 1.2 101 21
1.3
a

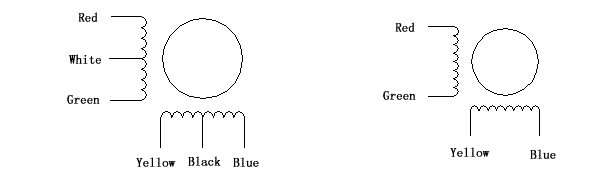

空格Wiring Diagram ：

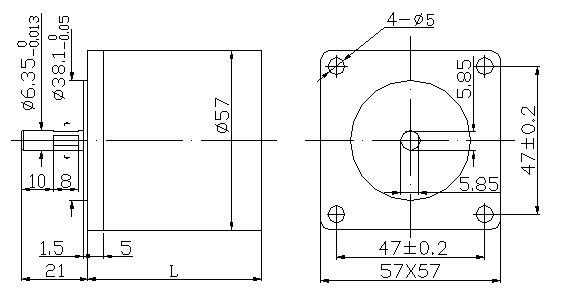

空格Figure Dimensions：

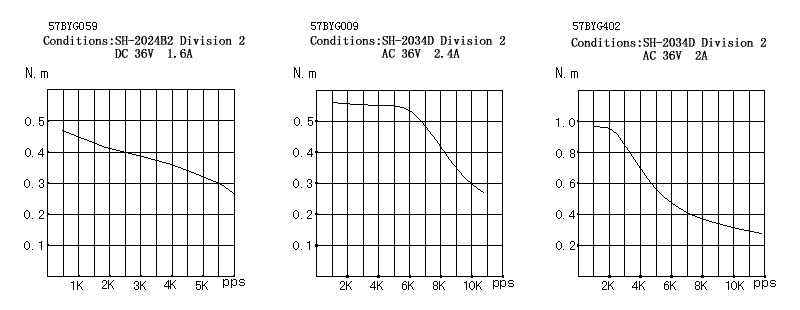

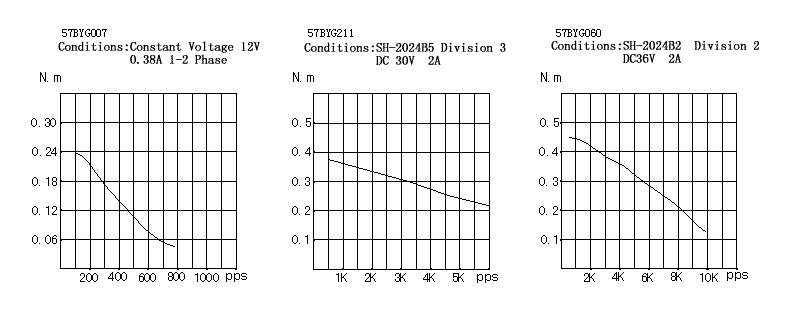

Torque-Speed Characteristic ：

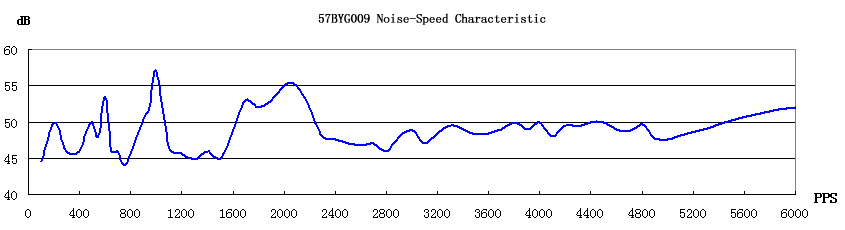

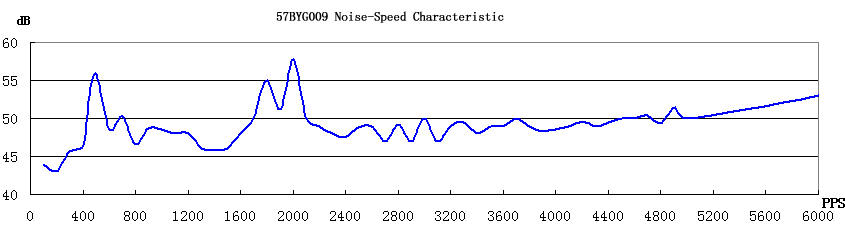

Noise-Speed Characteristic:
Conditions:SH2034D、36VAC、1.6A、2 Division
Ambient Noice：40dB
Distance：1m

Conditions:SH2034D、36VAC、2.4A、2 Division
Ambient Noice：40dB
Distance：1m

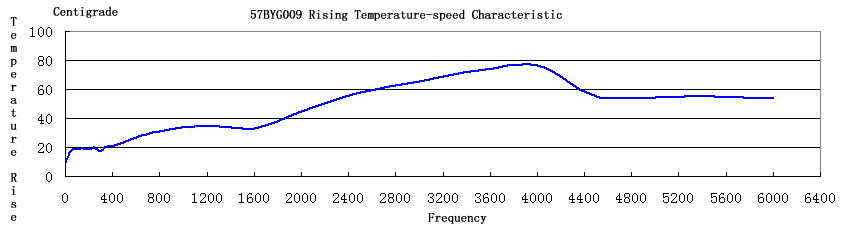

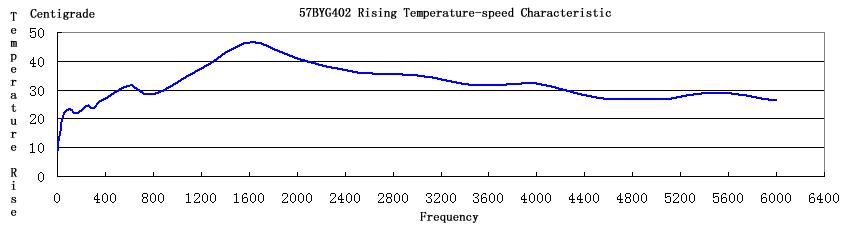

Rising Temperature-Speed Characteristic

Conditions:SH2034D、24VAC、2.4A、2 Division,Inductance：1.0mH

Operating Temperature:28Centigrade


Conditions:SH2034D、24VAC、2A、2 Division，Inductance：4.3mH

Operating Temperature：28Centigrade
