Stepping Motor >>>110BYG
  110BYG Hybrid Stepping Motor

   Step Angle：0.9/1.8 DEG

   Insulation Resistance：500V DC 100MΩ

   Insulation Intensity：500V AC 1 Minute

   Temperature Rise：65K

   Operating Temperature：-10~+55℃

   Insulation Level：B

空格Technical Paraneters:
Type Phase Voltage Current Resistance Inductance Holding torgue Length Axis Length
  　 V A Ω mH N.m mm mm
110BYG450A-01 4 110 4 1.2 5.45 8 165 56
110BYG450A-02 4 110 6 0.5 2.60 8 165 56
110BYG450B-01 4 110 4 1.8 9.18 12 215 56
110BYG450B-02 4 110 6 1.0 3.95 12 215 56


空格Wiring Diagram:

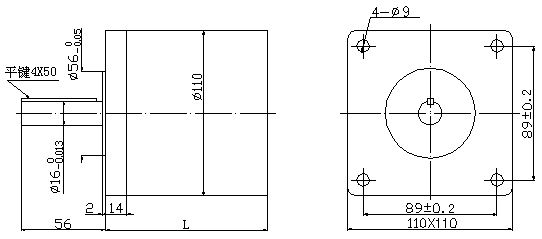

空格Figure Dimensions：
空格Wiring Diagram：
Driver Connection
A
A-
B
B-
Terminal Block
1
6
2
7

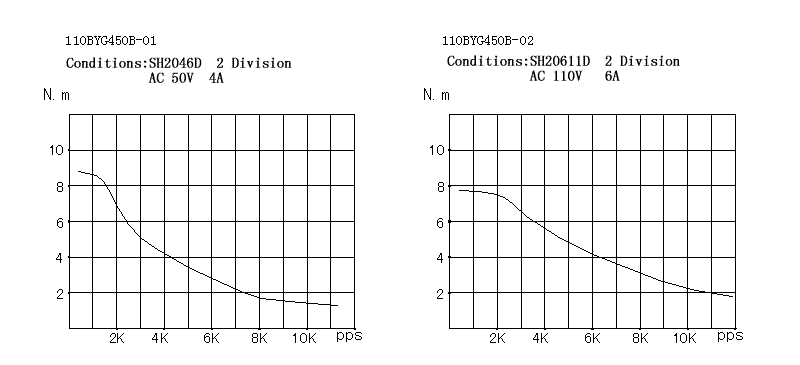

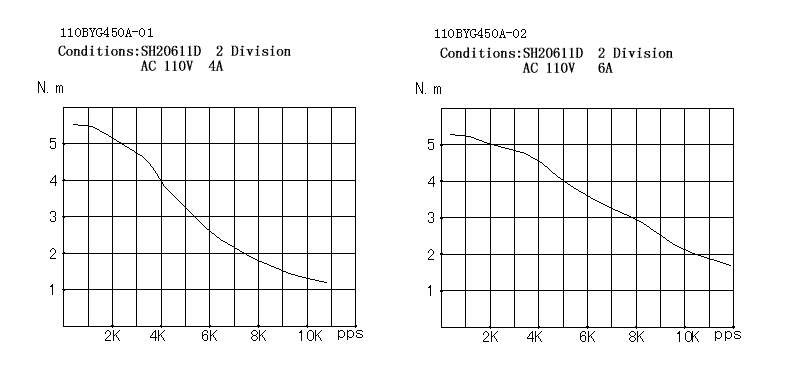

空格Torque-Speed Characteristic：

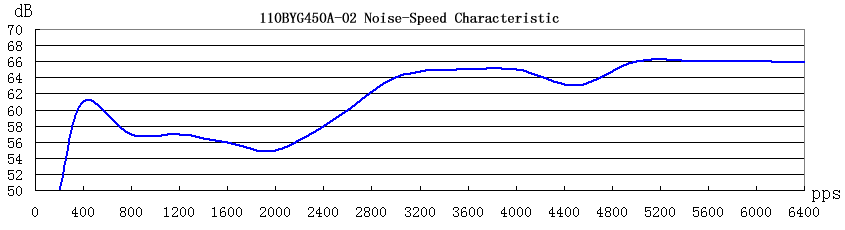

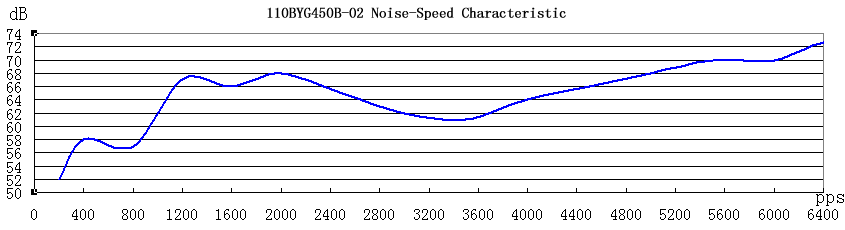

空格Noise-Speed Characteristic:
Conditions：SH20611D、100VAC、6A、2 Division
Ambient Noice：43dB
Distance：1M

Conditions：SH20611D、100VAC、6A、2 Division
Ambient Noice：43dB
Distance：1M

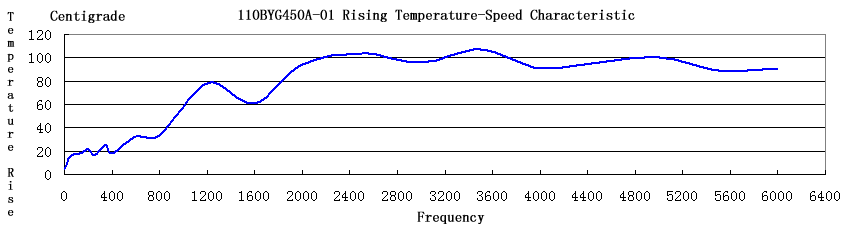

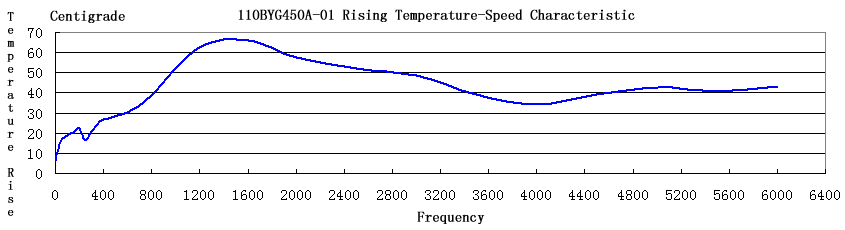

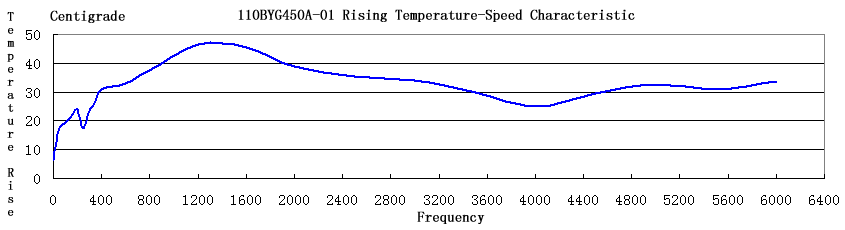

空格Rising Temperature-Speed characteristic:

Conditions：SH20611D、100VAC、6A、2 Division,Inductance：4mH

Operating Temperature:28Centigrade


Conditions：SH2046D、50VAC、4A、2 Division, Inductance：9.2mH

Operating Temperature:28Centigrade


Conditions：SH2046D、50VAC、4A、2 Division,Inductance：5.4mH

Operating Temperature:28Centigrade
