Stepping Motor>>>110BYG
  110BYG Hybrid Stepping Motor

   Step Angle：0.9/1.8 DEG

   Insulation Resistance：500V DC 100MΩ

   Insulation Intensity：500V AC 1 Minute

   Temperature Rise：65K

   Operating Temperature：-10~+55℃

   Insulation Level：B

Type
Step Angle
Phase
Voltage
（V）
Current
（A）
  Holding torgue
（N.M）
Mask Running Speed (KHZ)
 Moment of Inerita(Kg.cm2)

Length
(mm)
110BYG2501
0.9/1.8
2
110V
4
12
≥15
 11
144
110BYG2502
0.9/1.8
2
110V
5
20
≥20
 15
182

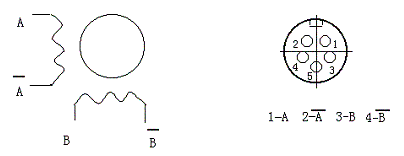

Wiring Diagram：

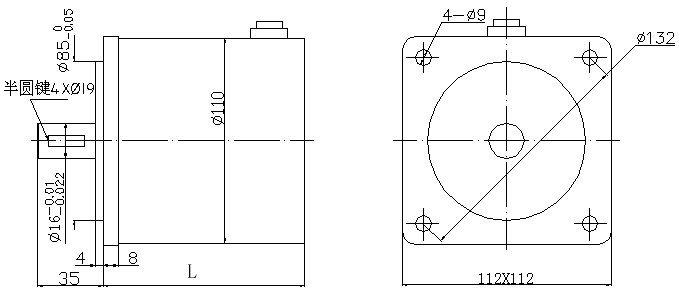

空格Figure Dimensions：

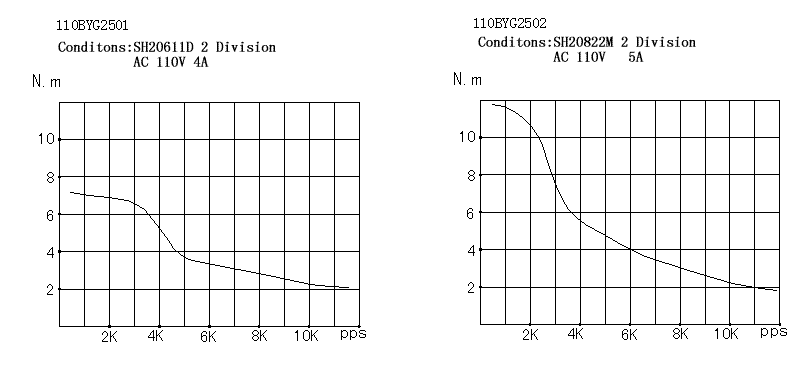

空格Torque-Speed Characteristic:
